CutListProperties

Materiał, Masa, Nazwa, Opis, Numer, Liczba sztuk to dane, które wykorzystasz na listach materiałowych, zlinkujesz z nimi notatki, adnotacje w rysunkach 2D, w modelach 3D. Jeżeli zapiszesz do pliku dodatkowe właściwości takie jak Typ, Rodzaj obróbki, Gabaryty, Kolor, Producenta części handlowej …. usprawnisz komunikacje z technologami, działem zamówień jak i swoimi kooperantami.

CutListProperties służy do hurtowego uzupełnienia właściwości w elementach ciętych konstrukcji spawanych. Poza uzupełnieniem standardowych właściwości, które powinny znaleźć się w elementach ciętych blach i profili (DŁUGOŚĆ, MATERIAŁ, KĄT1, KĄT2, MASA, Długość ramki granicznej, Szerokość ramki granicznej), makro umożliwia: przekopiowanie wybranej właściwości rodzica, przypisanie kolejnego numeru lub tekstu, utworzenie ramki granicznej 3D. Na szczególną uwagę zasługują dodatkowe funkcje automatyzujące proces definiowania właściwości m.in podmiana wartości właściwości według zawartości pliku IfPropertiesThen.xlsx, pobranie z pliku FromExcelBOM.xlsx wartość właściwości na podstawie nazwy oraz materiału czy też łączenie dwóch właściwości. *Replace and *Index przydadzą Ci się jeżeli potrzebujesz lepszej komunikacji z działem zamówień / systemem ERP.

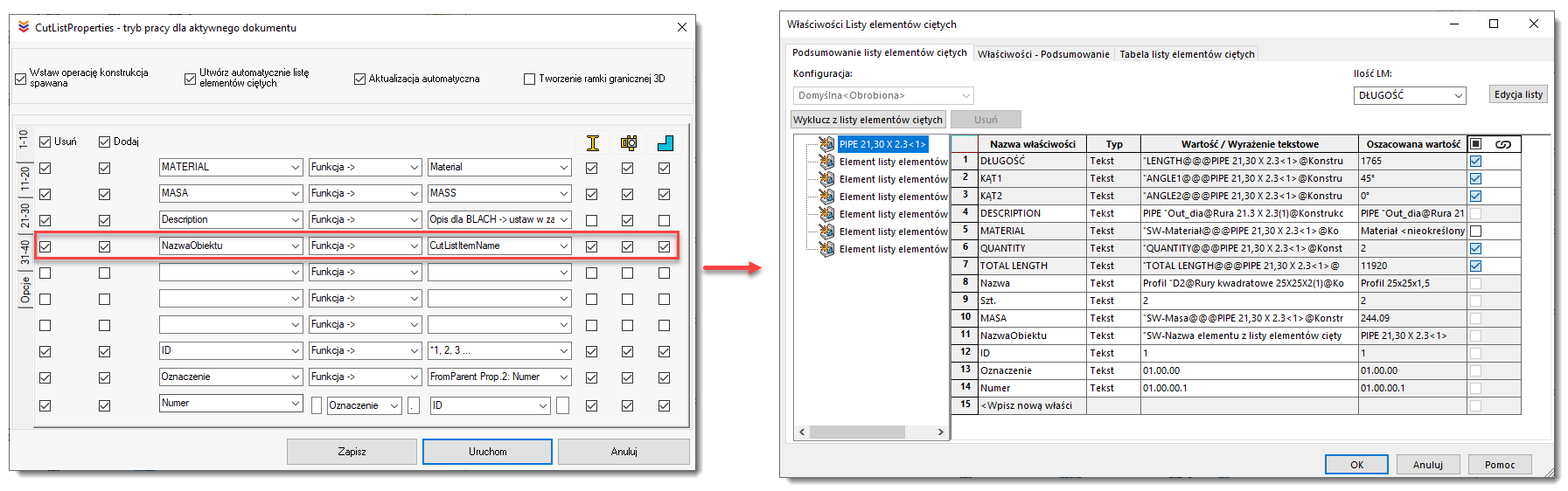

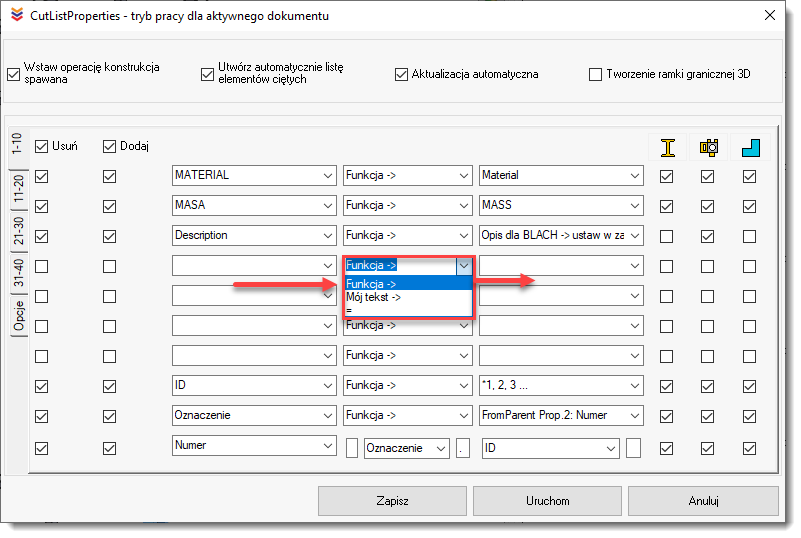

Wybierając "Funkcja ->" kontrolka po prawej uzupełnia się funkcjami. Wymierając np. Material makro przypiszę odpowiednią formułę SOLIDWORKS® definiowania wartości właściwości elementu ciętego np. "SW-Materiał@@@PIPE 21,30 X 2.3<1>@Konstrukcja.SLDPRT". Wybierając np. *1, 2, 3 makro uzupełni kolejnymi numerami kolejne bryły modelu wieloobiektowego. Rezultatem działania CutListItemName będzie nazwa elementu ciętego generowana przez SOLIDWORKSa.

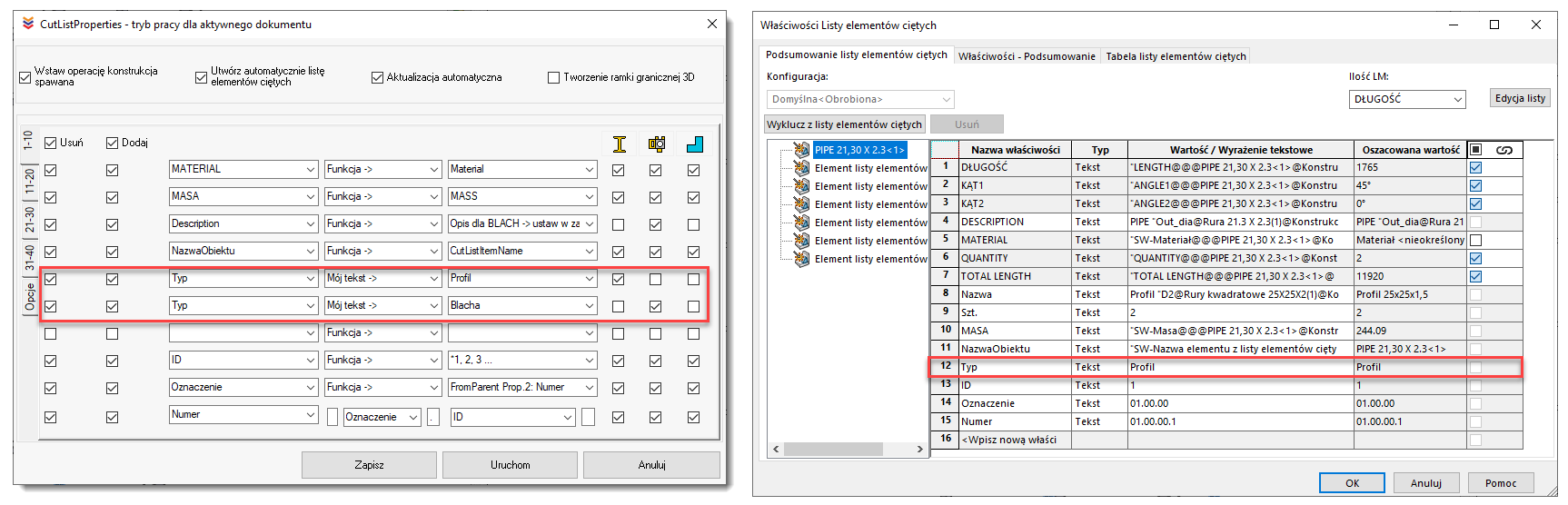

Istnieje możliwość przypisywania wartości "z ręki". Wybierając "Mój tekst ->" kontrolka po prawej uzupełni się wartościami, które wprowadzasz "z ręki". Przykład poniżej.

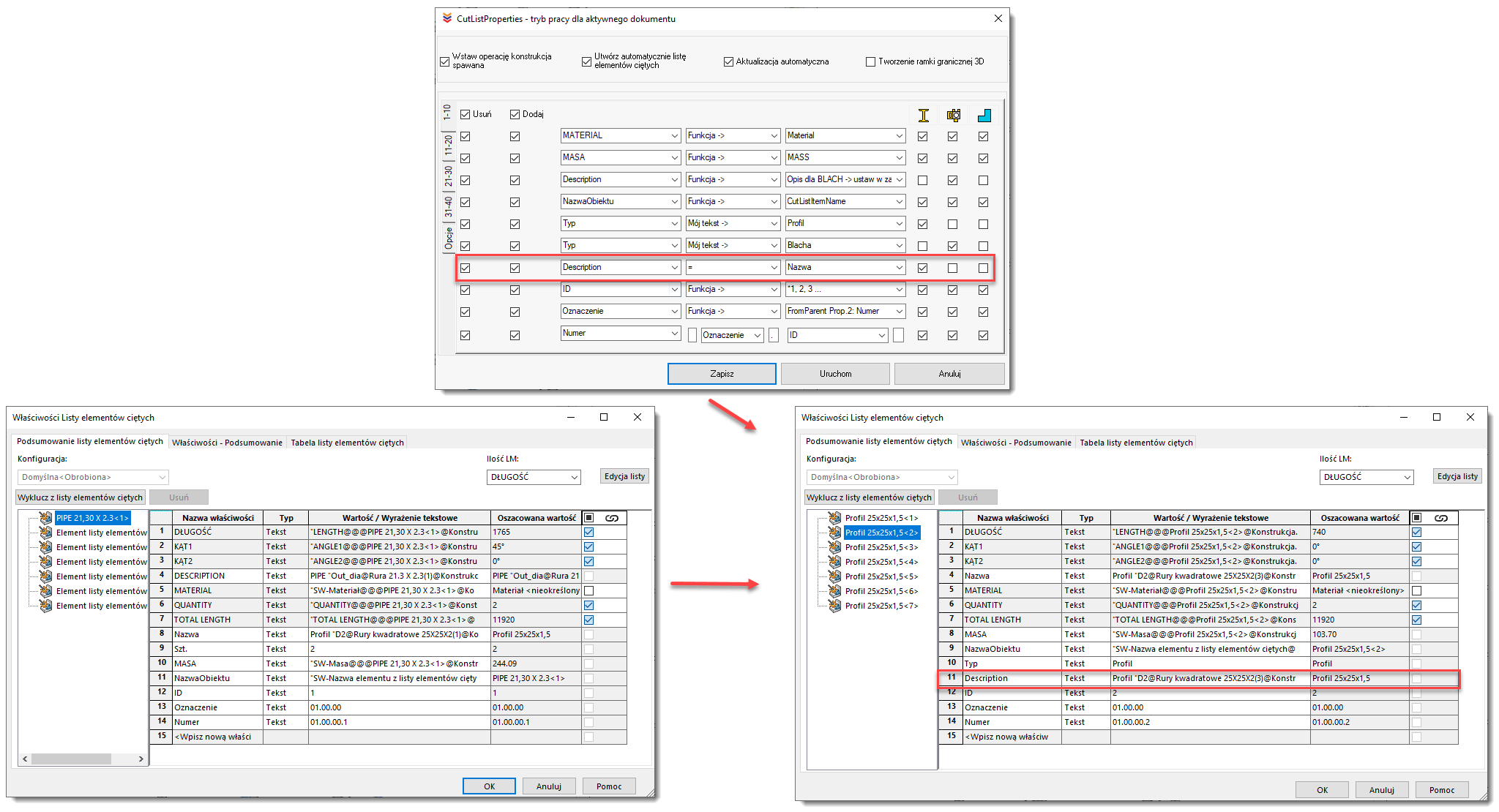

CutListProperties posiada również możliwość zdefiniowania wartości na zasadzie "wartość taka sama jak". Wybierając "=" kontrolka po prawej stronie uzupełni się nazwami właściwości elementów ciętych. Przykład rezultatu działania nowej funkcjo poniżej.

CutListProperties posiada również specjalny konfigurator opisu dla blach, dzieki któremy zaplanujesz właściwość składającą się z trzech członów, przedrostka i separatorów.
