Engraving

Makro Engraving służy do dodawania tekstu grawerowania na ścianie nieruchomiej, z której eksportowany jest plik DXF. Jako tekstu operacji szkicu możesz użyć nazwy pliku, nazwy konfiguracji, materiału zdefiniowanego w modelu, grubości, liczby sztuk w złożeniu oraz dowolnej właściwości pliku lub budować frazę składającą się z tych informacji.

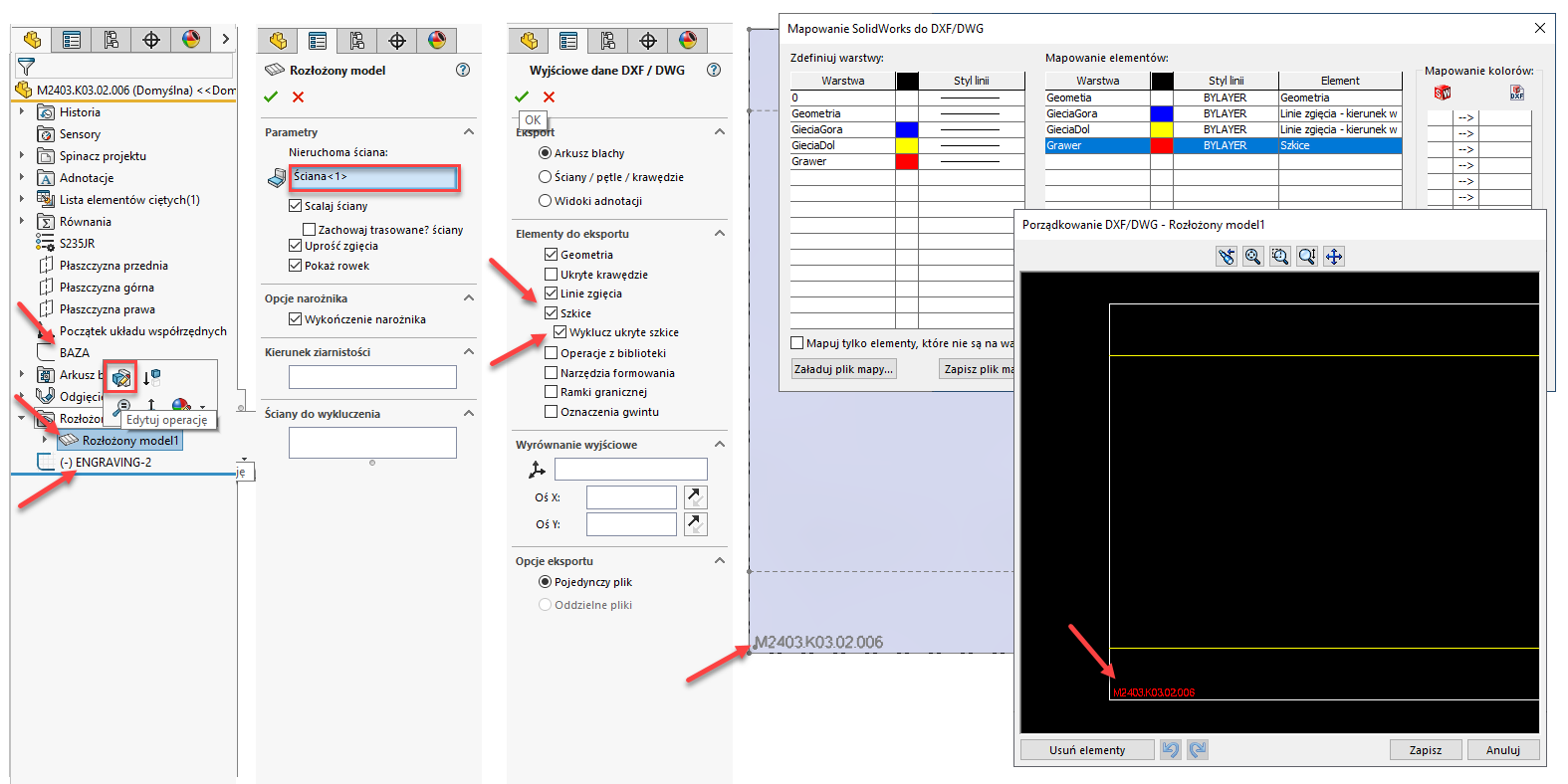

Jeżeli podczas generowania DXFów zostanie zaznaczona opcja "Szkice" (zarówno ręcznie jak i poprzez nasze makro DXF) wówczas wszystkie te szkice, które nie są wchłonięte przez operacje tworzące geometrię modelu zostaną pokazane na DXFie. Używając odpowiedniej mapy mogą one być wyeksportowane w dowolnym kolorze, kroju, stylu, dowolną grubością, na określonej warstwie.

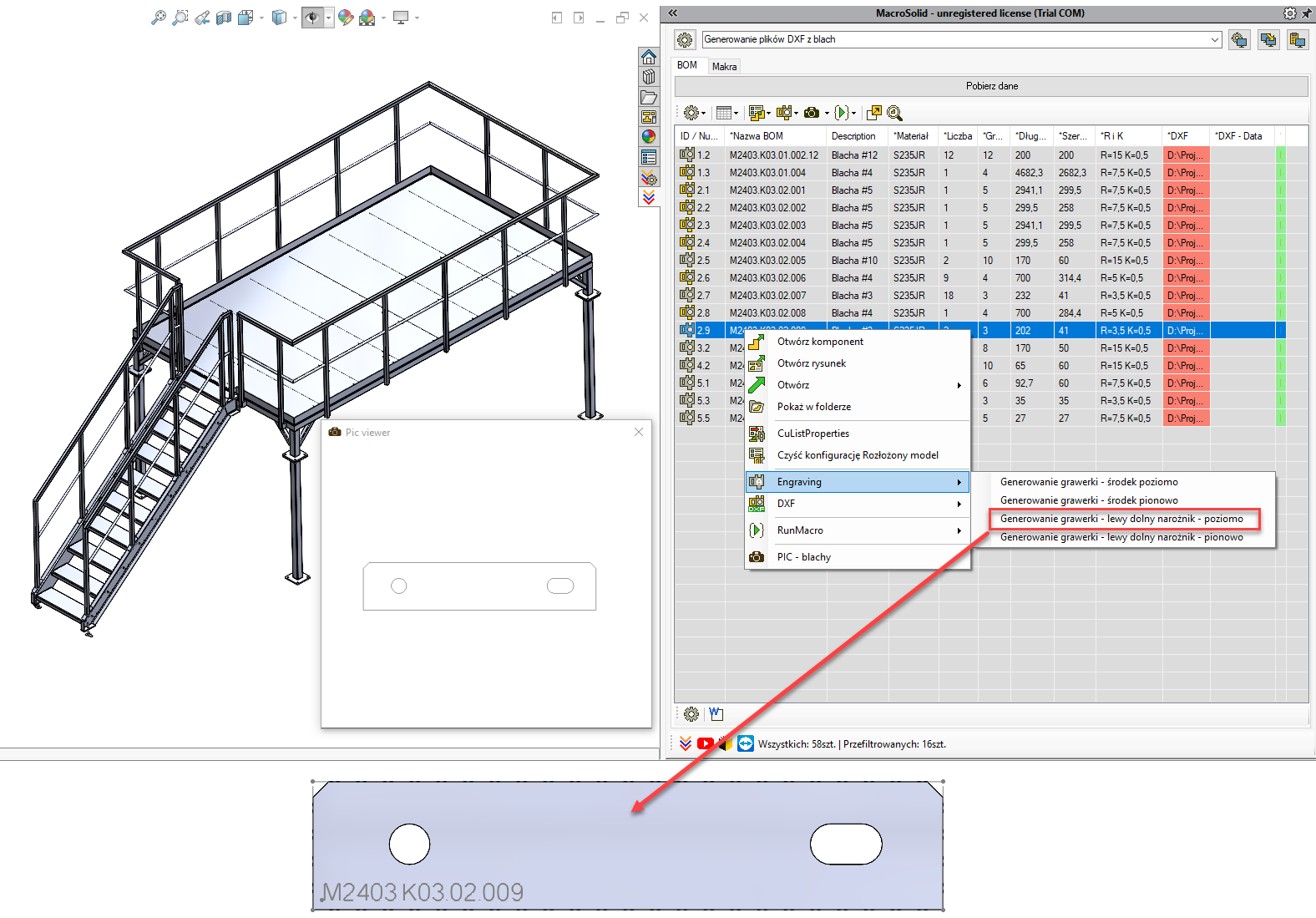

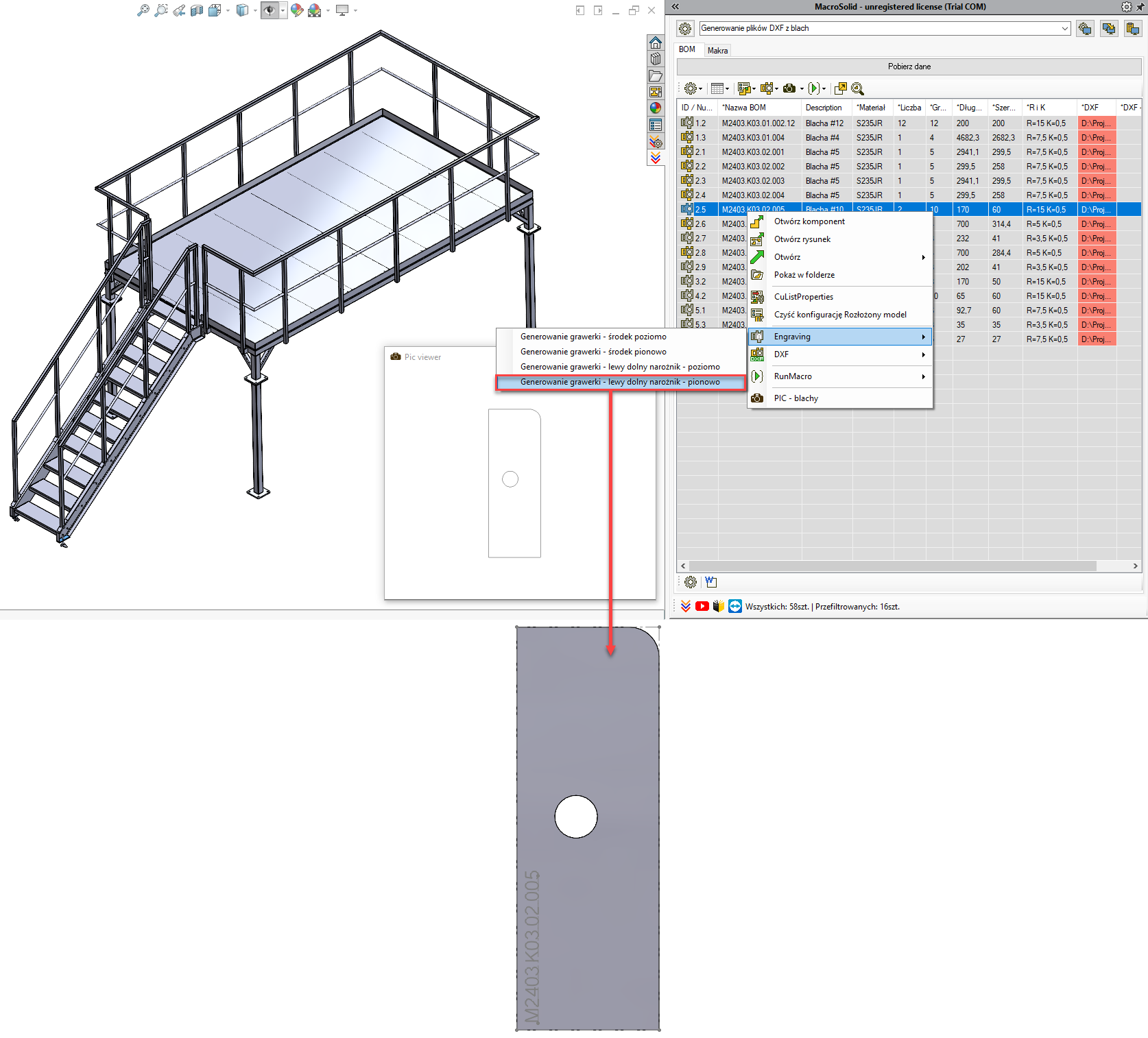

Szkic dodawany jest na rozwinięciu tj. pod operacją "Rozłożony model", w dwóch opcjach pozycjonowania względem ramki granicznej: na środku oraz w lewym dolnym narożniku.

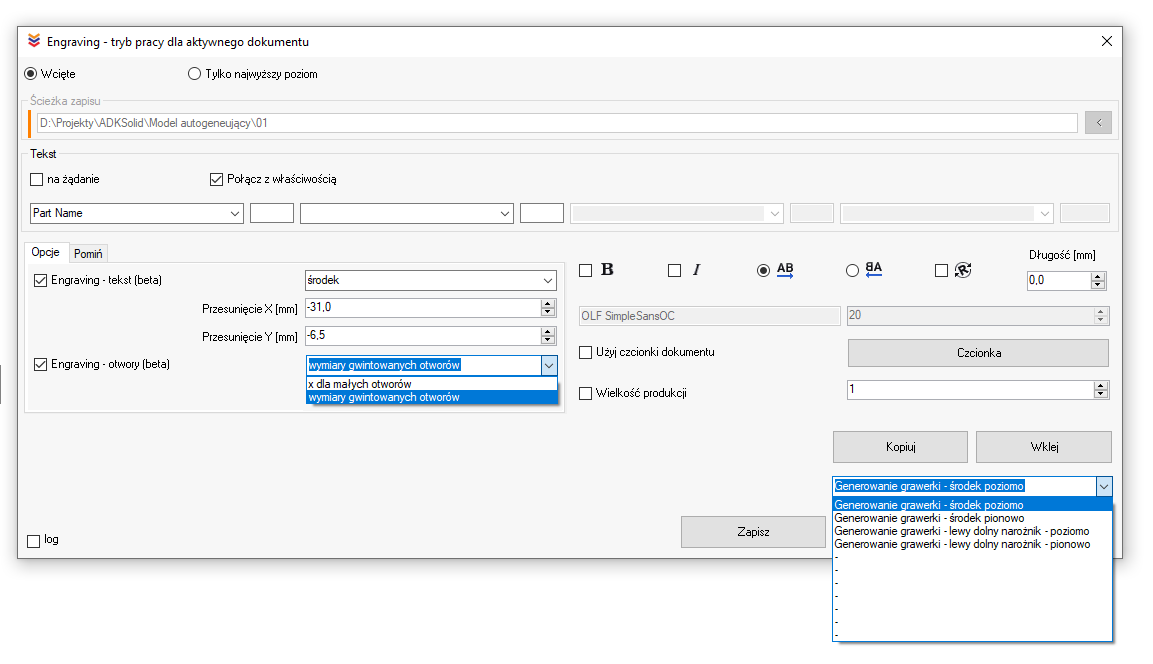

Możliwość zdefiniowania różnych presetów, różniących się ustawieniami np. w zakresie przesunięcia wzdłuż x i y względem punktu wstawienia, w zakresie obrotu i wielkości czcionki a następnie możliwość użycia tych presetów z poziomu Tabeli BOM w zależności od gabarytów i kształtu daje duży potencjał oszczędności kolejnych cennych minut / godzin Twojej pracy.

Możesz wcześniej wygenerować zdjęcia rozłożonych blach makrem PIC a następnie przeglądając je wybierać odpowiednie ustawienie makra Engraving

Poza grawerką w postaci numeru, nazwy pliku, nazwy konfiguracji lub też innych danych zawartych we właściwościach dostosowanych / specyficznych dla konfiguracji makro Engraving umożliwia:

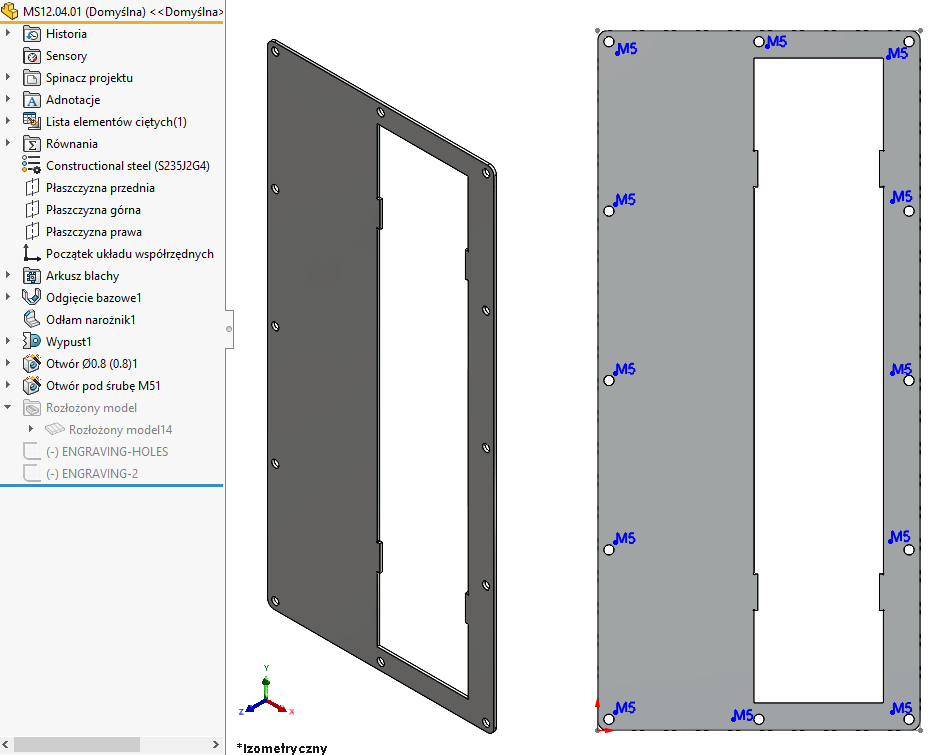

umieszczenie specyfikacji, rozmiarów obok otworów gwintowanych np. M10, uM8, vM6, gdzie „u” oznacza otwór z pogłębieniem walcowym a „v” otwór z pogłębieniem stożkowym,
umieszczenie oznaczenia w postaci krzyżyka w środkach otworów mniejszych niż grubość blachy oraz ich rozmiarów obok.

WAŻNE UWAGI!!!

Funkcje działają dla blach jednoobiektowych, dla których ściana nieruchoma jest prostopadła / równoległa do głównych płaszczyzn modelu.
Dla blach, których ściana nieruchoma nie jest prostopadła / równoległa tekst grawerki oraz oznaczenia otworów gwintowanych zostaną dodane jednak takie blachy będą wymagały weryfikacji i ręcznej korekty. Dla takich blach oznaczenia otworów mniejszych niż grubość blachy w postaci krzyżyka nie będą dodawane.
Engraving nie obsługuje luster blach.
Problematyczne z punktu widzenia obsługi stanowią również blachy walcowane tj. takie blachy, które zamiast ściany nieruchomej mają zdefiniowaną krawędź.
Wszelkie problematyczne modele będą jednak zapamiętywany i komunikowane na końcu procesu generowania.
