Nowości w MacroSolid 2026

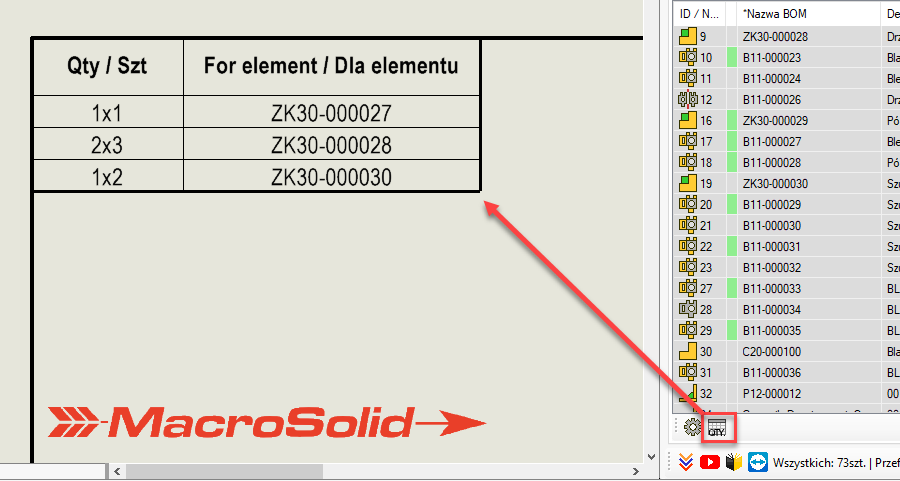

Tabela liczby sztuk to najnowsza funkcjonalność MacroSolid, która automatycznie spisuje na rysunku, w jakiej liczbie oraz w których podzłożeniach występuje opisywany komponent. Oczywiście wszystko z poziomu głównego złożenia / jednym kliknięciem / dla wszystkich rysunków projektu.

To szczególnie przydatne w przypadku dużych projektów, w których ten sam detal występuje wielokrotnie i w różnych miejscach konstrukcji. Tabela liczby sztuk ułatwia przygotowanie produkcji, kompletację elementów, montaż oraz kontrolę zgodności dokumentacji z rzeczywistą strukturą projektu.

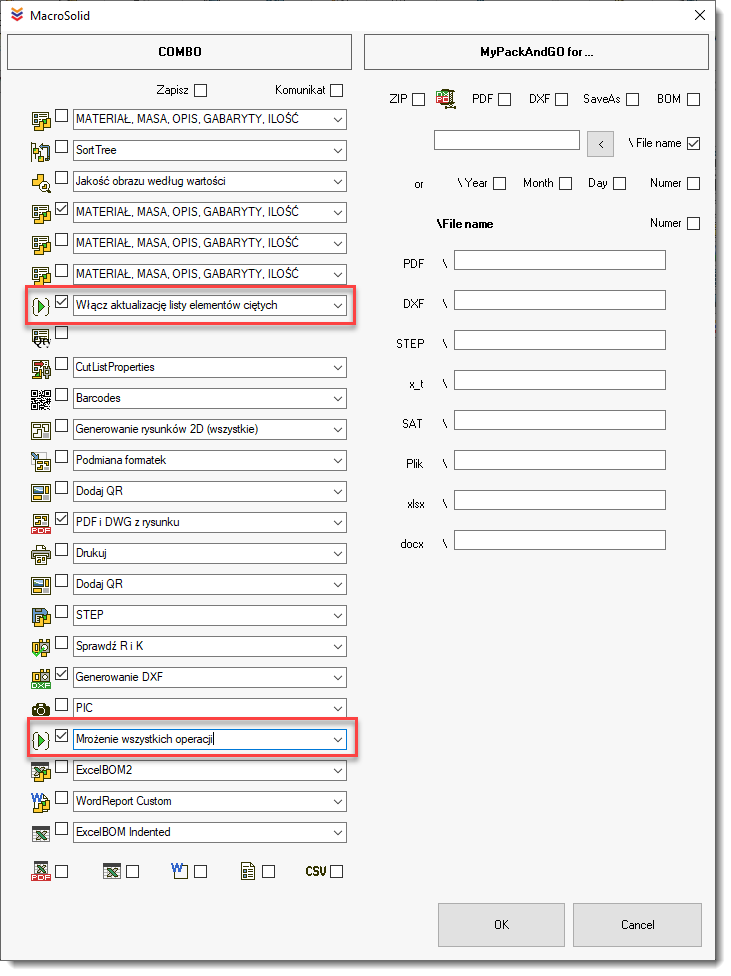

Pod COMBO podpięliśmy możliwość uruchomienia RunMacro i to w dwóch miejscach.

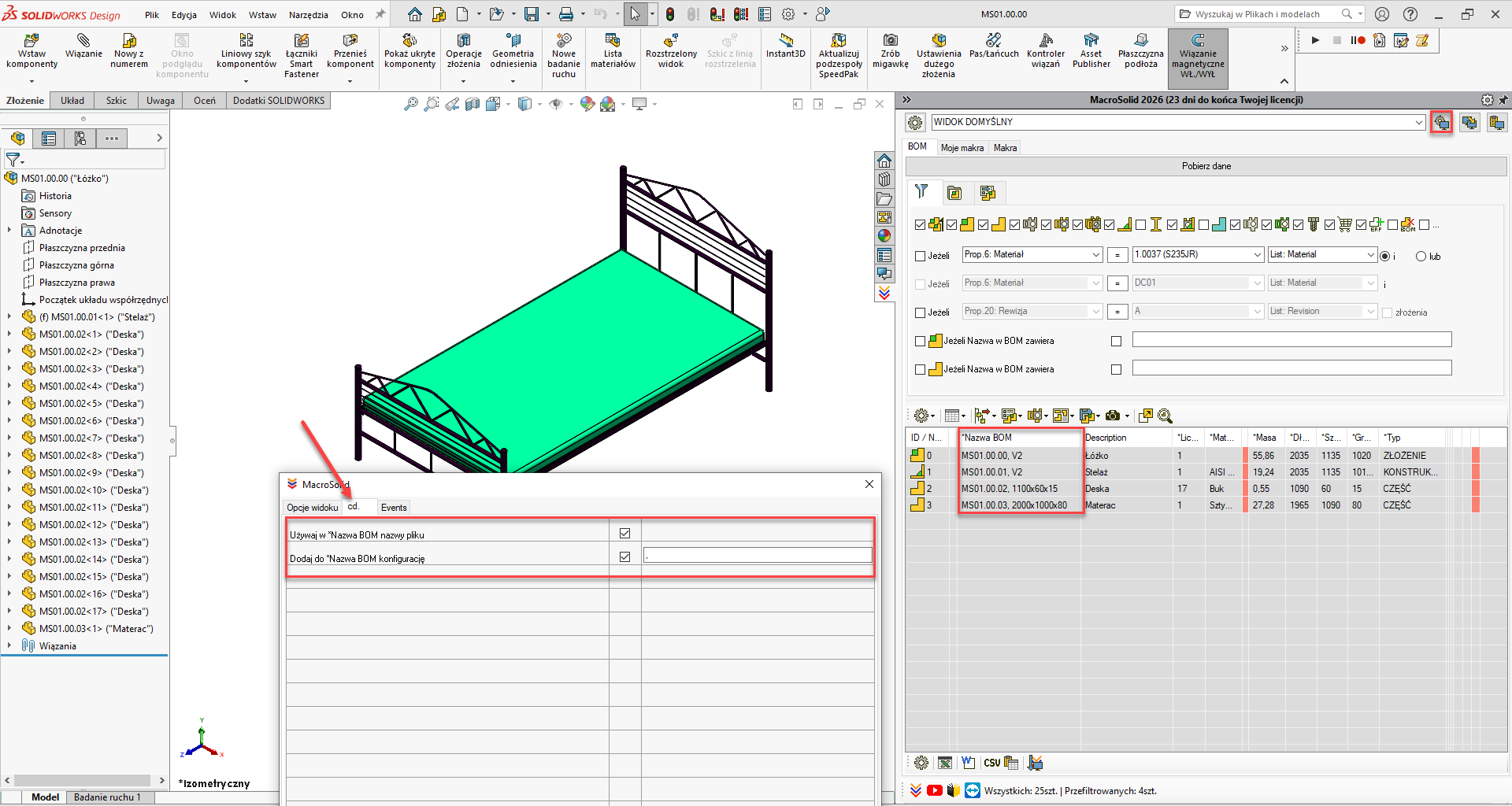

*Nazwa BOM w tabeli BOM MacroSolid to wartość, którą SOLIDWORKS® używa jako numer części na liście materiałowej. Zazwyczaj jest to "Nazwa dokumentu", ale w przypadku modelu w konfiguracji może to być również "Nazwa konfiguracji" lub "Nazwa określana przez użytkownika". Możesz skorzystać z funkcjonalności MacroSolid do przełączania się pomiędzy tymi opcjami właściwości konfiguracji.

To tak dla przypomnienia. Nowością w tym zakresie jest to, iż kolumna *Nazwa BOM może wyświetlać tylko nazwę pliku. Dodatkowo jeżeli zaznaczysz jeszcze jedną opcję w ustawieniach WIDOKu oraz zdefiniujesz separator to dopisywana będzie konfiguracja.

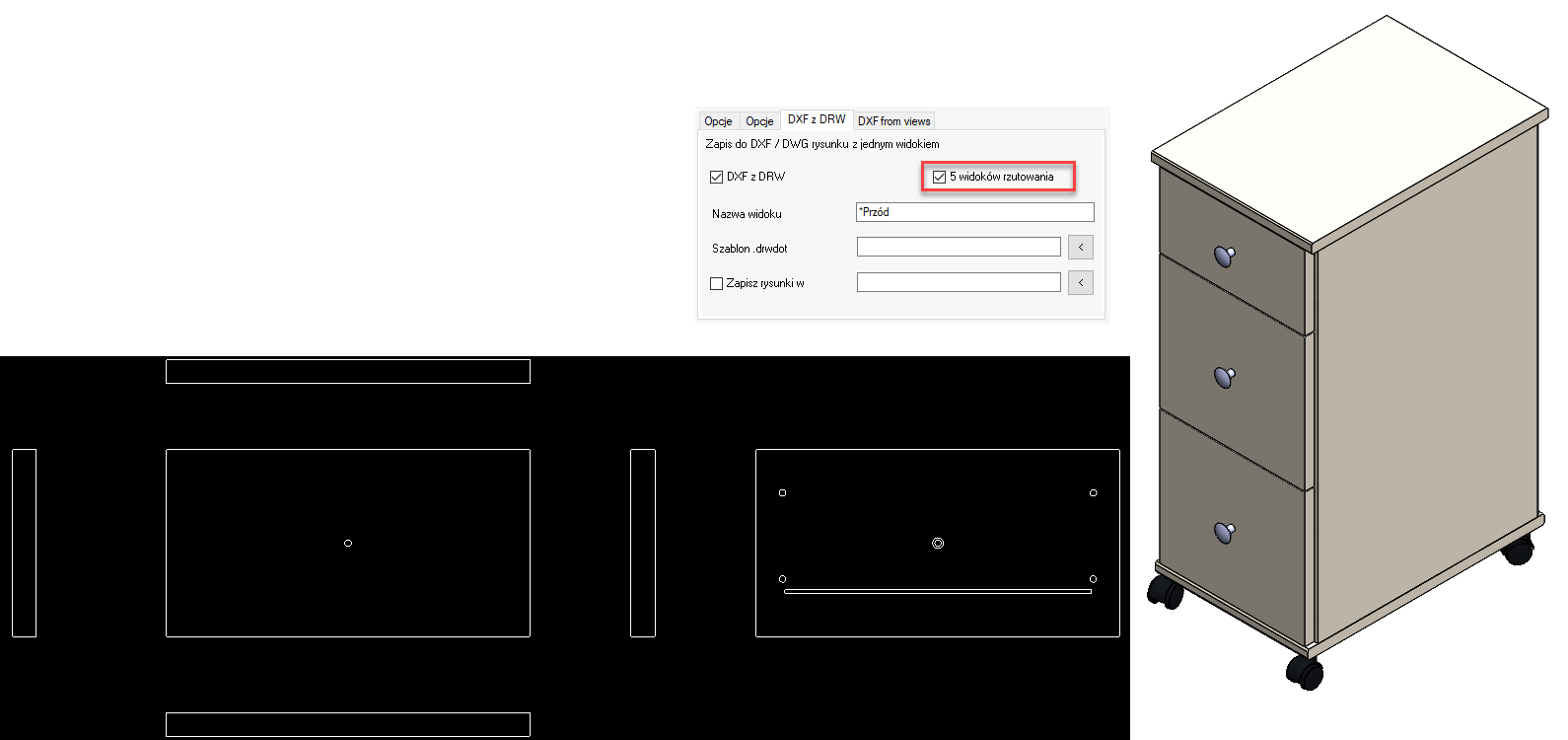

Nie zawsze jest tak, że DXF to tylko dla blach. Wychodząc z tego założenia ... może dla części modelowanej w dowolny sposób wystarczy jeden DXF, w którym poukładamy wszystkie możliwe widoki ... do wyboru dla produkcji? Zaczynając od jednego wybranego np. *Przód makro DXF zrzutuje na prawo, na lewo, w górę, w dół, ale i tył.

W niektórych firmach każda sekunda jest na wagę złota. Wykonywanie tego samego zadania w dwóch przebiegach, przez dodatkowe kliknięcia, to po prostu zbędna praca. A my właśnie takie rzeczy lubimy eliminować. Po to jesteśmy. 😉

Makro zapisujące rysunki do DXF lub DWG zyskało możliwość jednoczesnego generowania dwóch plików w różnych lokalizacjach, ale co istotne z różnymi ustawieniami jeżeli chodzi o opcję eksportowania splajnów. Dzięki temu jeden przebieg wystarcza, aby przygotować pliki dopasowane do różnych potrzeb produkcyjnych.

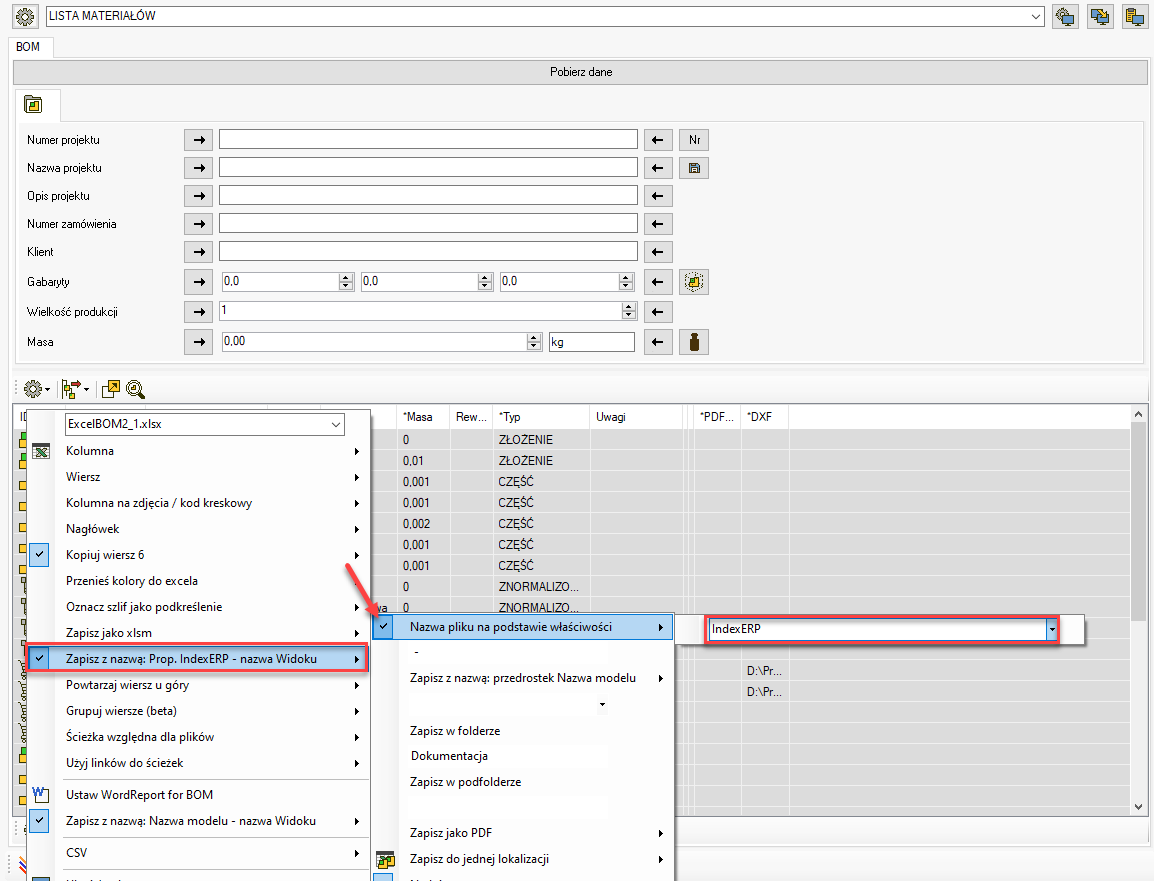

Nazwa generowanego pliku xlsx i docx poprzez ExcelBOM2 i WordReport taka jak nazwa aktywnego modelu to za mało. Potrzebujecie nazwy takiej, która będzie taka sama jak wartość wybranej właściwości. Nie ma problemu.

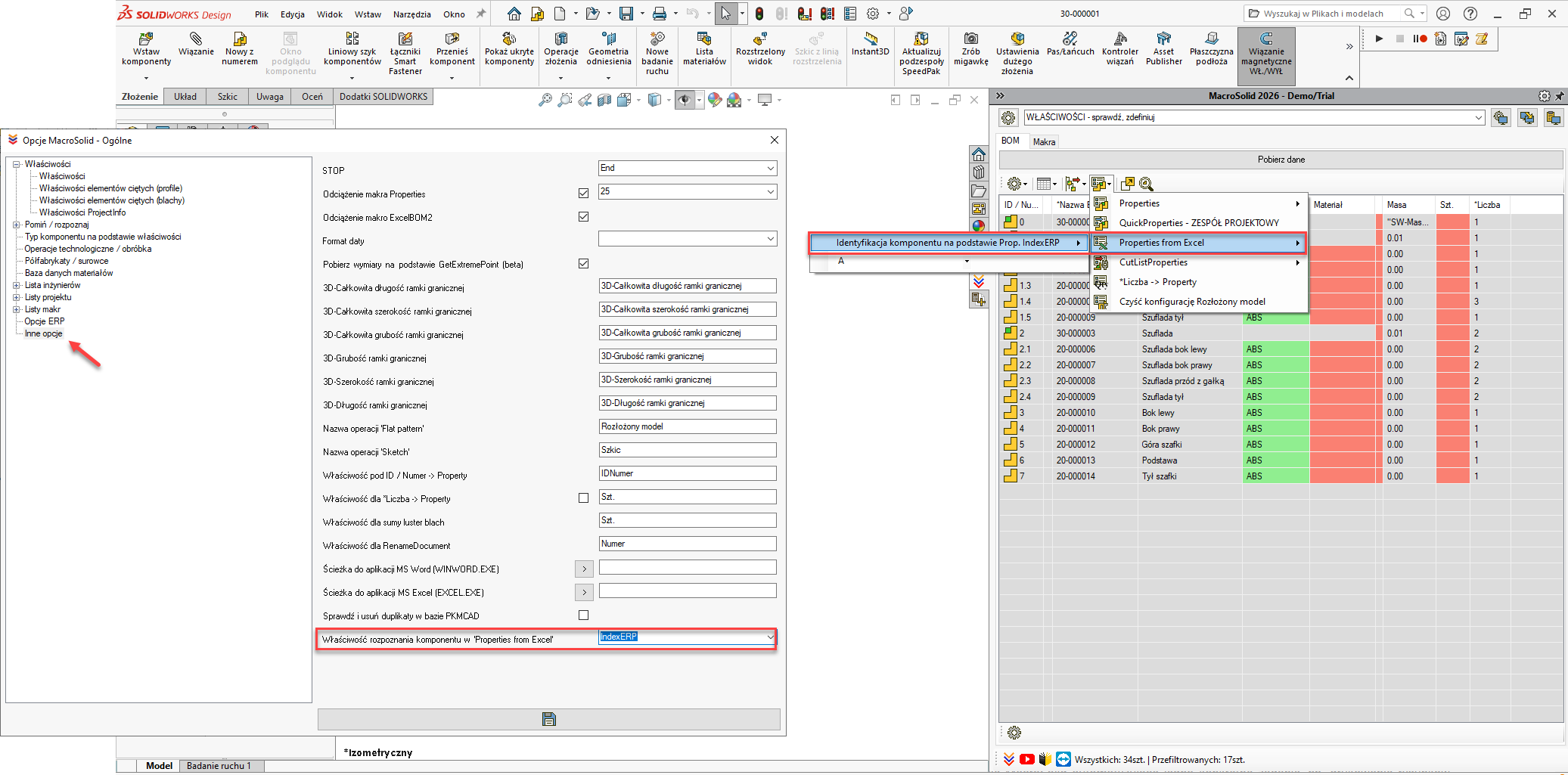

Jeżeli w opcjach dodatku zdefiniujesz nazwę właściwości wówczas funkcjonalność Properties form Excel będzie identyfikowała komponenty po wartości tej właściwości a nie po nazwie pliku.

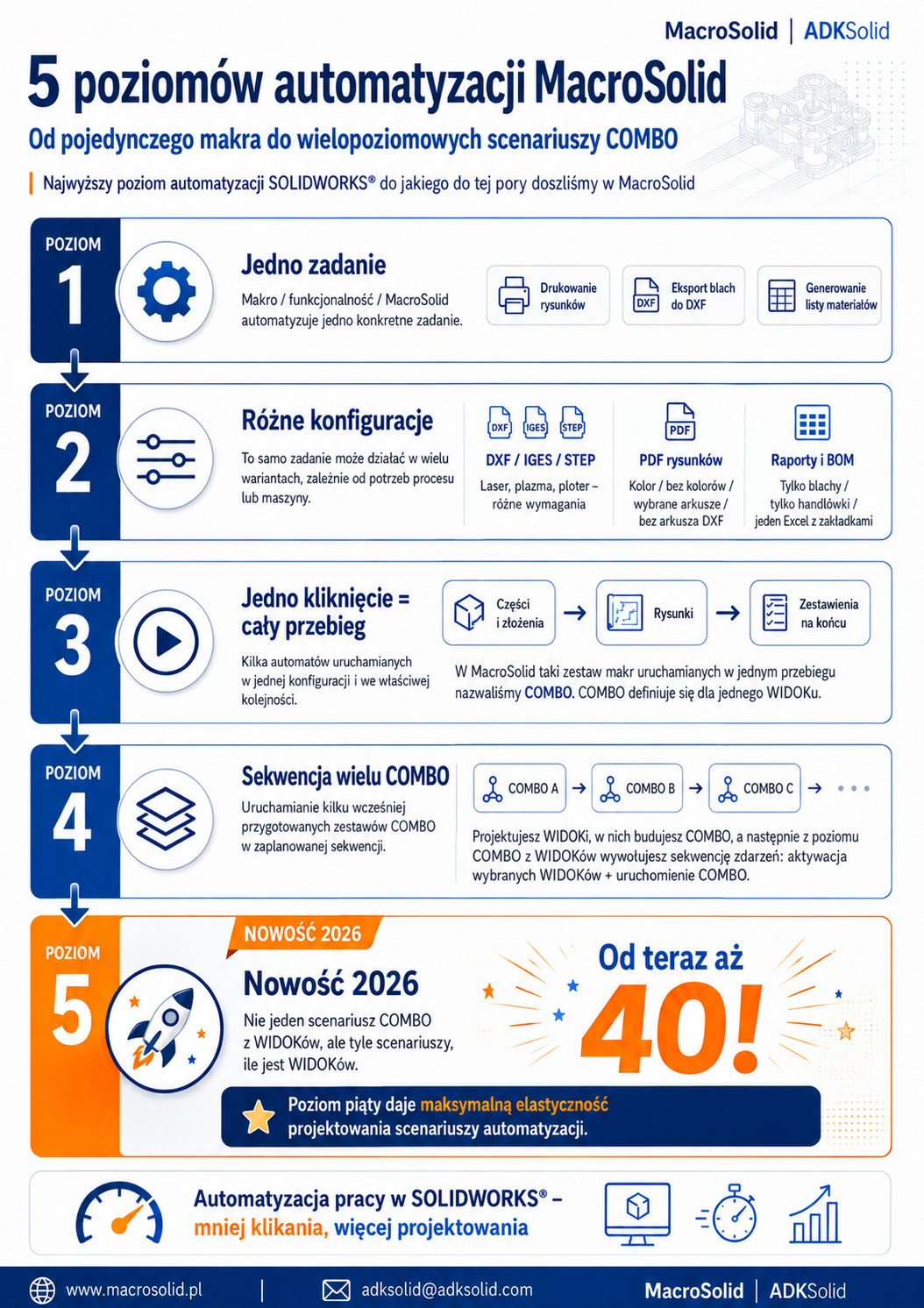

Najwyższy poziom automatyzacji SOLIDWORKS®, jaki do tej pory osiągnęliśmy w MacroSolid.

Poziom pierwszy to pojedyncze makro, funkcjonalność lub narzędzie MacroSolid automatyzujące jedno konkretne zadanie, np. drukowanie rysunków, eksportowanie blach do DXF-ów czy generowanie listy materiałów.

Poziom drugi to możliwość realizacji tego samego zadania w różnych konfiguracjach, dopasowanych do potrzeb procesu, maszyny lub odbiorcy danych.

Przykłady:

• Generowanie plików DXF dla lasera może wymagać innych ustawień niż dla plazmy czy plotera. Niektóre maszyny mogą wymagać wyłącznie plików IGES lub STEP.
• Zapis rysunków do PDF może odbywać się w kolorze lub bez kolorów, dla wybranych arkuszy albo z pominięciem arkusza o nazwie „DXF”.
• Generowanie raportu, zestawienia lub listy materiałów może dotyczyć wyłącznie blach, elementów handlowych albo jednego pliku Excel z podziałem na zakładki.

Poziom trzeci to uruchomienie wielu automatów, w wybranej konfiguracji i odpowiedniej kolejności - jednym kliknięciem.

Podczas automatyzacji uruchamianej z poziomu głównego złożenia część zadań musi zostać wykonana najpierw dla części i podzłożeń, a dopiero później dla rysunków. Zestawienia i podsumowania powinny być generowane na końcu całego procesu. Dlatego właściwa kolejność wykonywania zadań ma ogromne znaczenie.

W MacroSolid zestaw makr uruchamianych w jednym przebiegu nazwaliśmy COMBO. COMBO definiuje się dla jednego interfejsu, czyli WIDOKu.

Poziom czwarty to uruchamianie kilku wcześniej przygotowanych zestawów COMBO w zaplanowanej sekwencji.

Możesz zaprojektować WIDOKi, w każdym z nich zbudować własne COMBO, a następnie za pomocą COMBO z WIDOKów wywołać sekwencję zdarzeń: aktywować wybrane WIDOKi i uruchomić przypisane do nich COMBO.

Ale to jeszcze nie koniec.

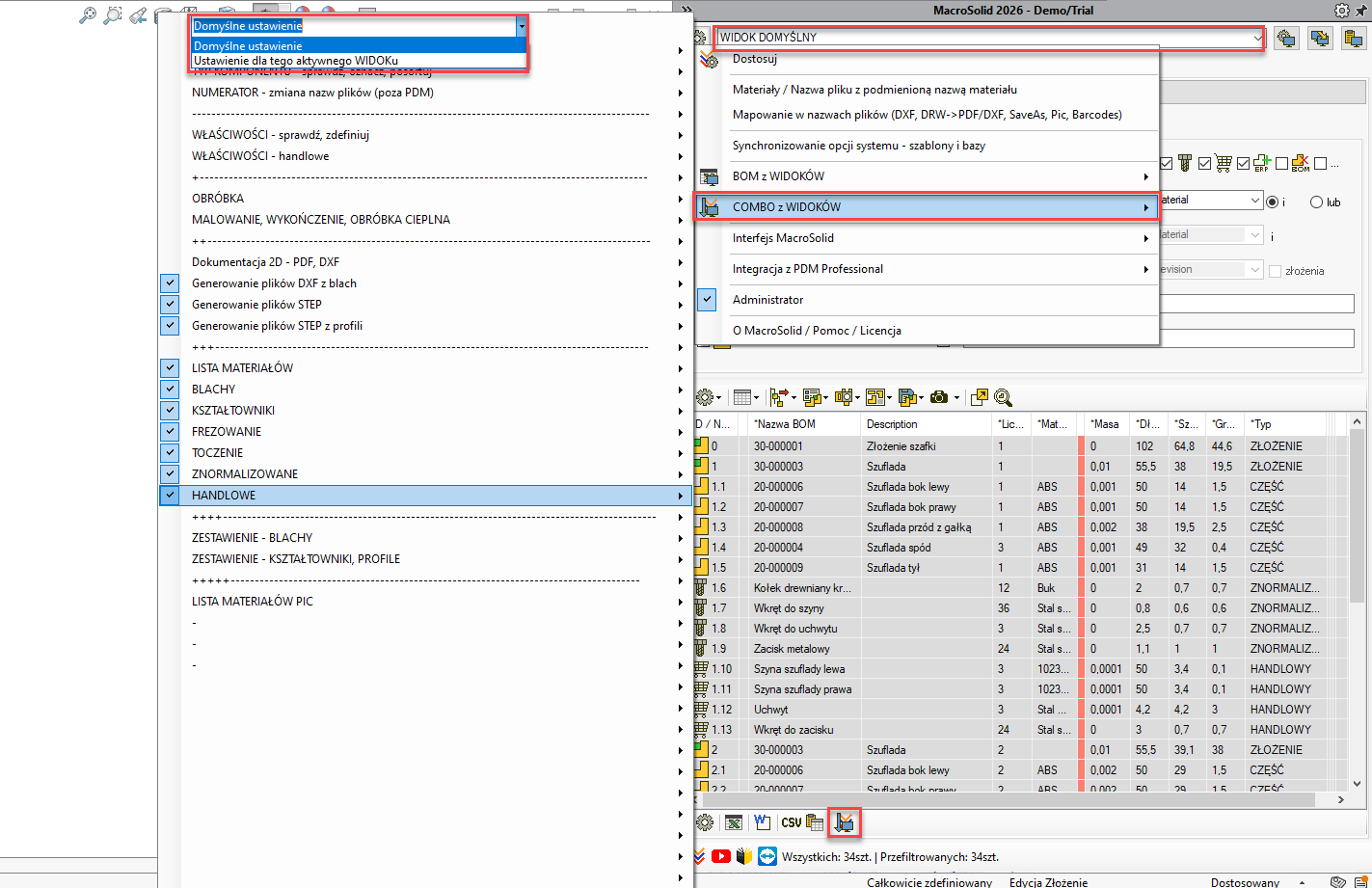

Nowość 2026 - poziom piąty pozwala przygotować nie jeden scenariusz COMBO z WIDOKów, jak dotychczas, lecz tyle niezależnych scenariuszy, ile masz WIDOKów.

Czyli od teraz: aż 40 scenariuszy automatyzacji.

Aktywuj WIDOK, z którego chcesz uruchamiać COMBO z WIDOKu i zdecyduj czy będzie to domyślny scenariusz czy ten konkretny w tym WIDOKu.

Już pracujemy nad kolejnymi nowościami i już niebawem je tutaj opiszemy a tymczasem zapoznaj się z NOWOŚCIAMI 2025.
