Szybki START

Dodatek MacroSolid w wersji demonstracyjnej został wstępnie skonfigurowany, aby umożliwić natychmiastowe rozpoczęcie pracy. Warto jednak dostosować kilka opcji do własnych potrzeb.

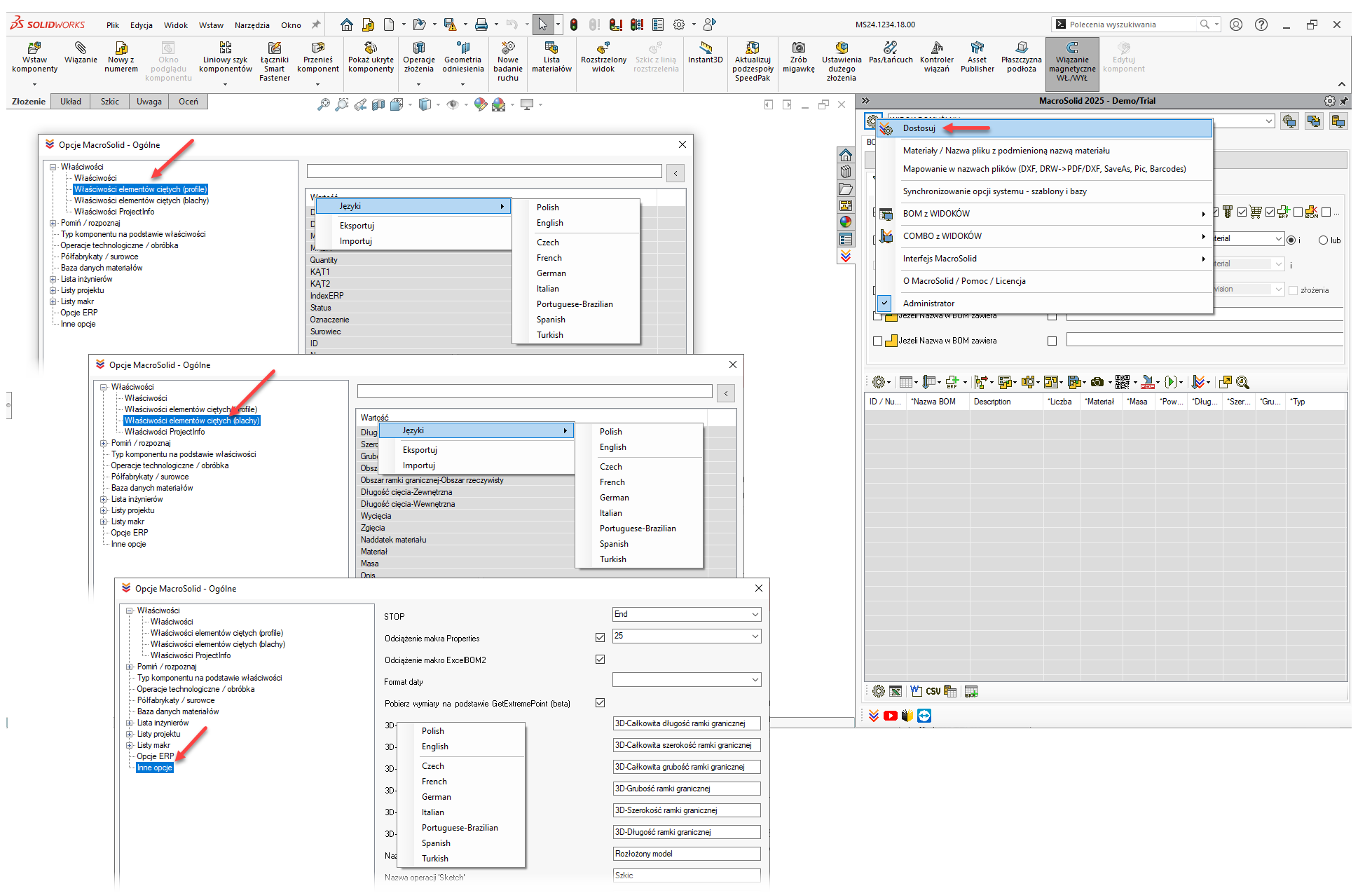

Wersja językowa SOLIDWORKS® ma znaczenie

Jeśli korzystasz z polskiej wersji SOLIDWORKS®, wszystko powinno działać prawidłowo. Jeżeli jednak używasz wersji angielskiej, należy zsynchronizować wersję językową MacroSolid.

W opcjach ogólnych MacroSolid sprawdź i ewentualnie zmień język w trzech miejscach. Mieszanie wersji językowych może powodować problemy – zobacz więcej na ten temat:

MacroSolid szybki start 1

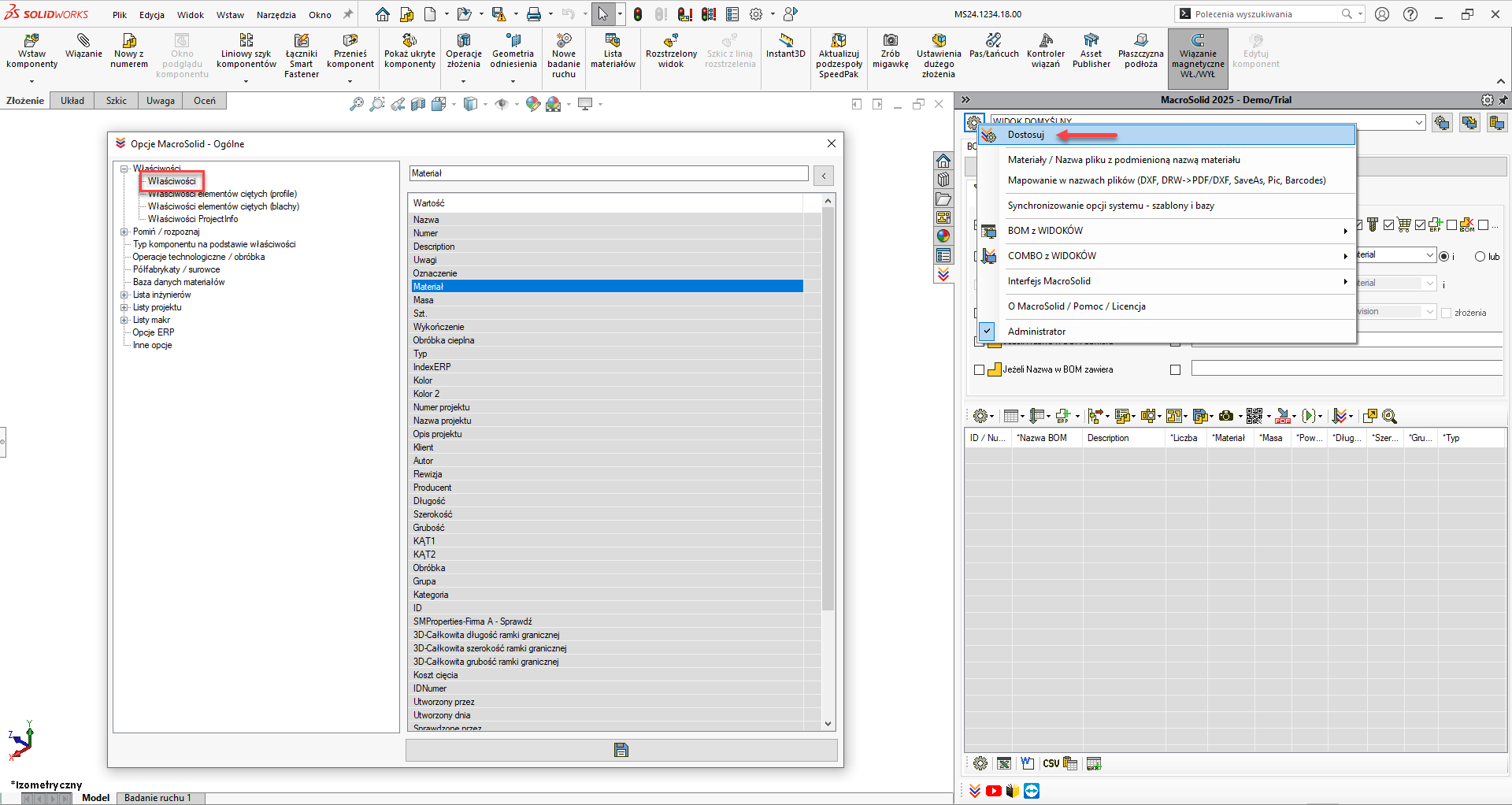

Dostosowanie nazw właściwości

To kluczowy etap konfiguracji.

Przejdź do: Opcje ogólne → Dostosuj.

Na liście właściwości zaznacz odpowiedni wiersz i zmień nazwę właściwości do zgodnej z tym jakiej używasz.
Na przykład: zamiast domyślnej „Masa” – wpisz „Weight”, zamiast „Materiał” wpisz „Material”, itd.

⚠️ Nie zmieniaj kolejności listy, jeśli nie ma takiej potrzeby – kolejność również ma znaczenie.

MacroSolid szybki start 2

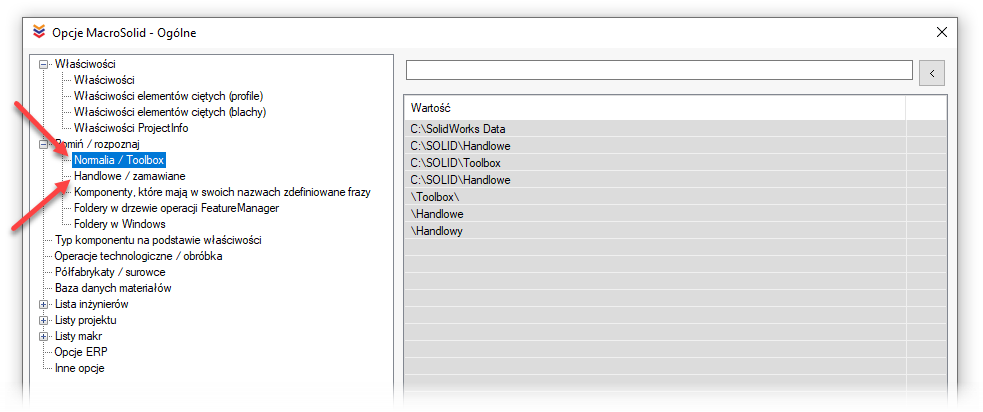

Zarządzanie biblioteką komponentów zakupowych

W Opcjach ogólnych określ ścieżki do:

  • modeli znormalizowanych,
  • komponentów handlowych.

Na tej podstawie MacroSolid rozpoznaje typy komponentów.

MacroSolid szybki start 3

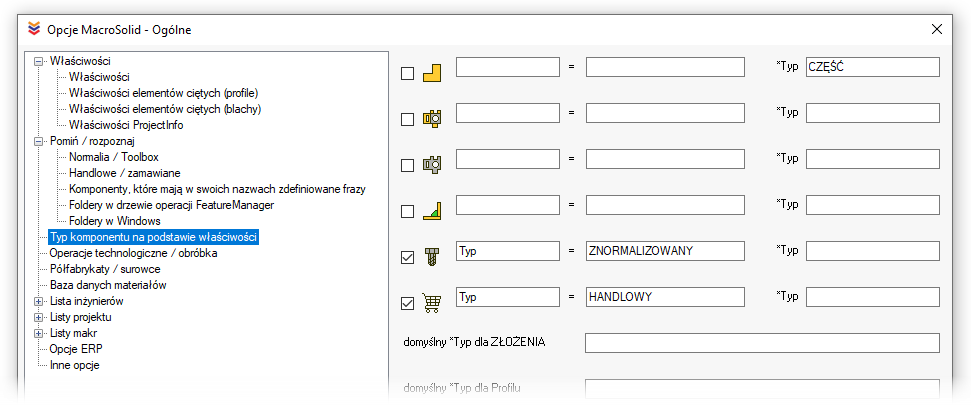

Możesz również zdefiniować właściwość pliku, która identyfikuje tego typu komponenty → przejdź do zakładki „Typ komponentu na podstawie właściwości”.

MacroSolid szybki start 4

🧰 Toolboxowe pliki są automatycznie rozpoznawane jako znormalizowane.

Pierwsze uruchomienie – zakładka BOM

Rekomendujemy rozpoczęcie pracy w zakładce BOM:

  1. Pobierz dane z modelu.
  2. Przefiltruj komponenty.
  3. Uruchom wybrane makra.

MacroSolid szybki start 5

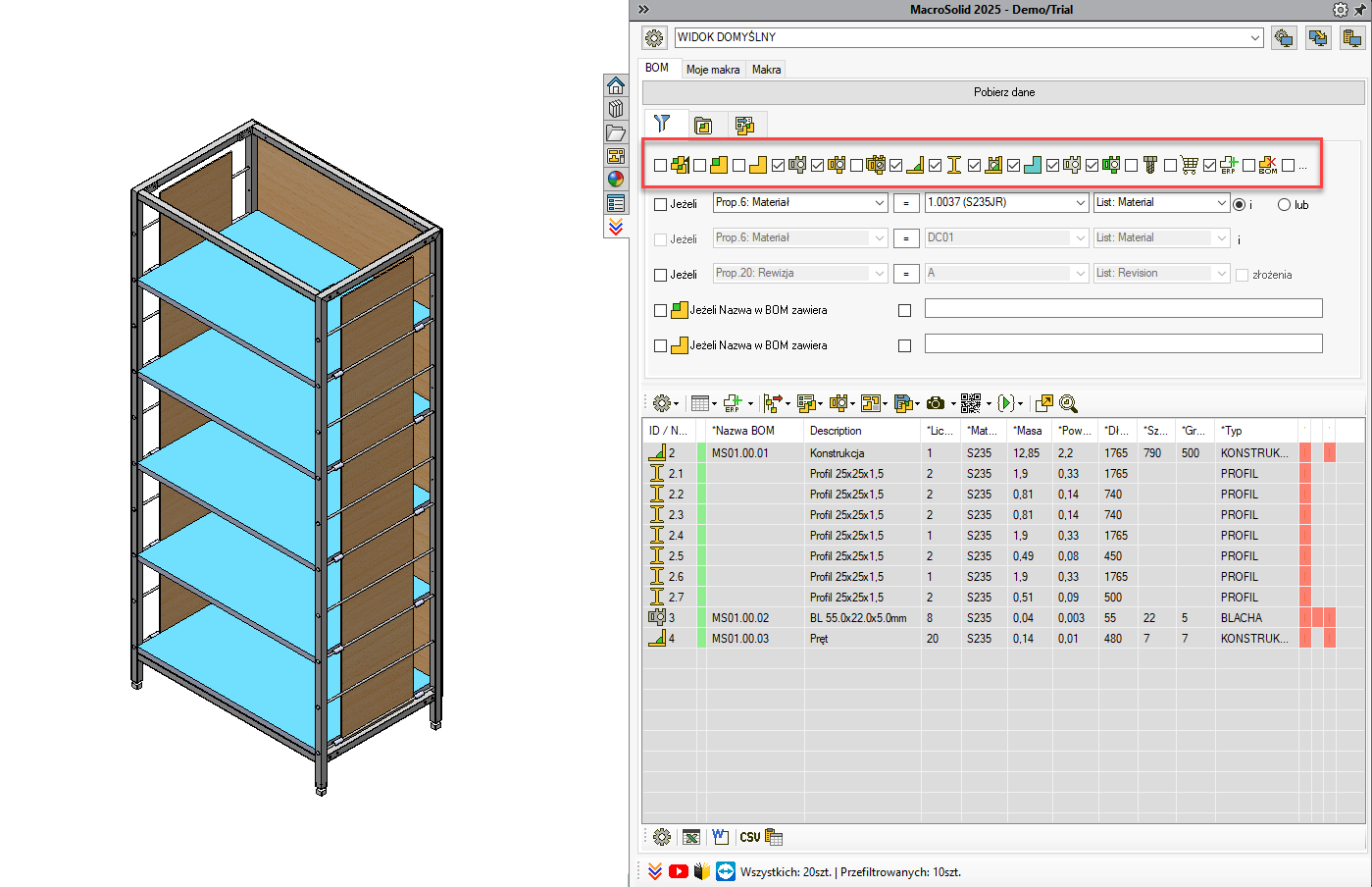

Przejdź przez filtrowanie po typie komponentu. Tabela BOM wyświetli tylko te, które spełniają kryterium.

MacroSolid szybki start 6

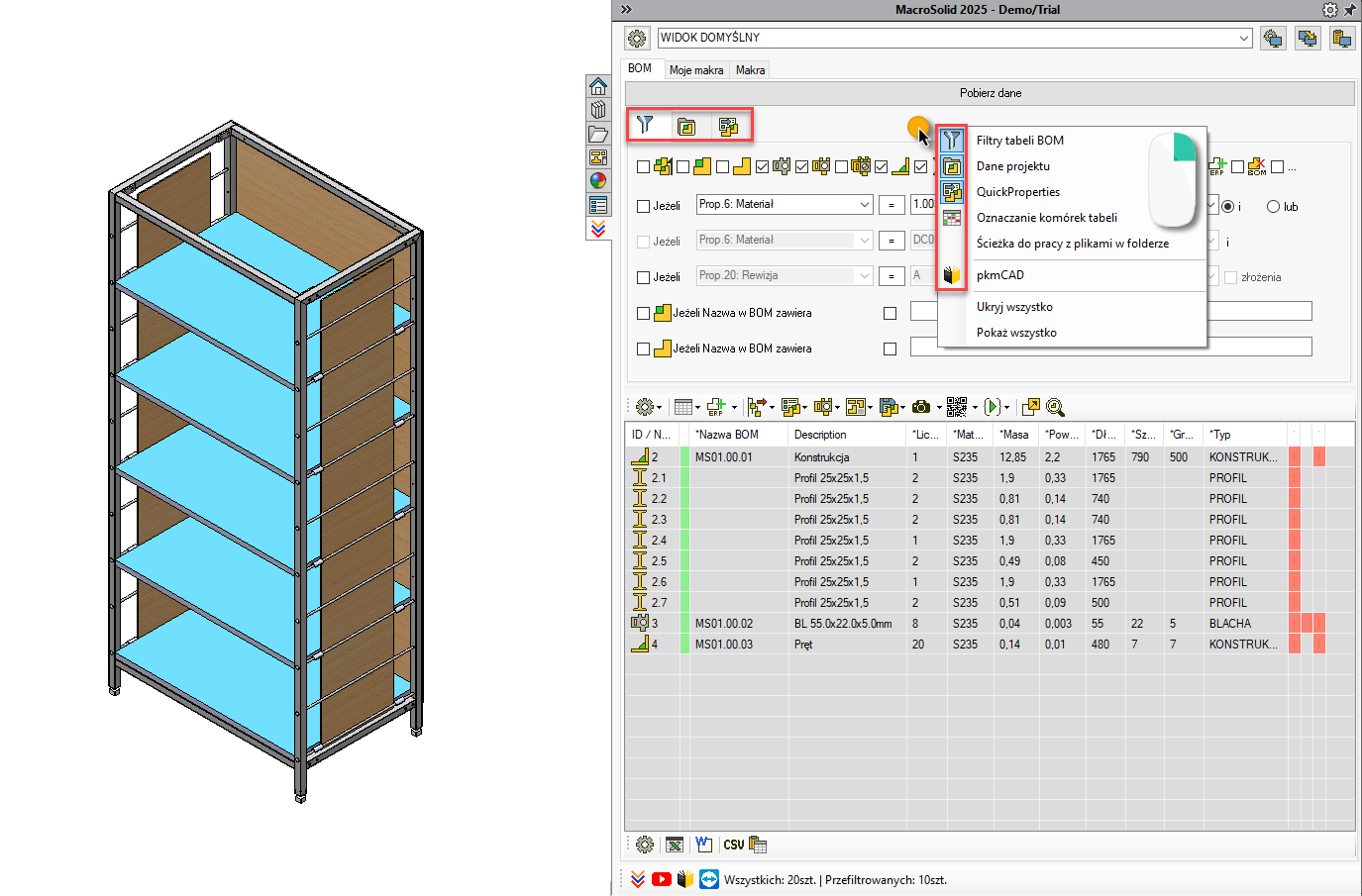

Jeśli nie widzisz panelu filtrowania - kliknij prawym przyciskiem myszy pod przyciskiem „Pobierz dane” i włącz panel.

MacroSolid szybki start 7

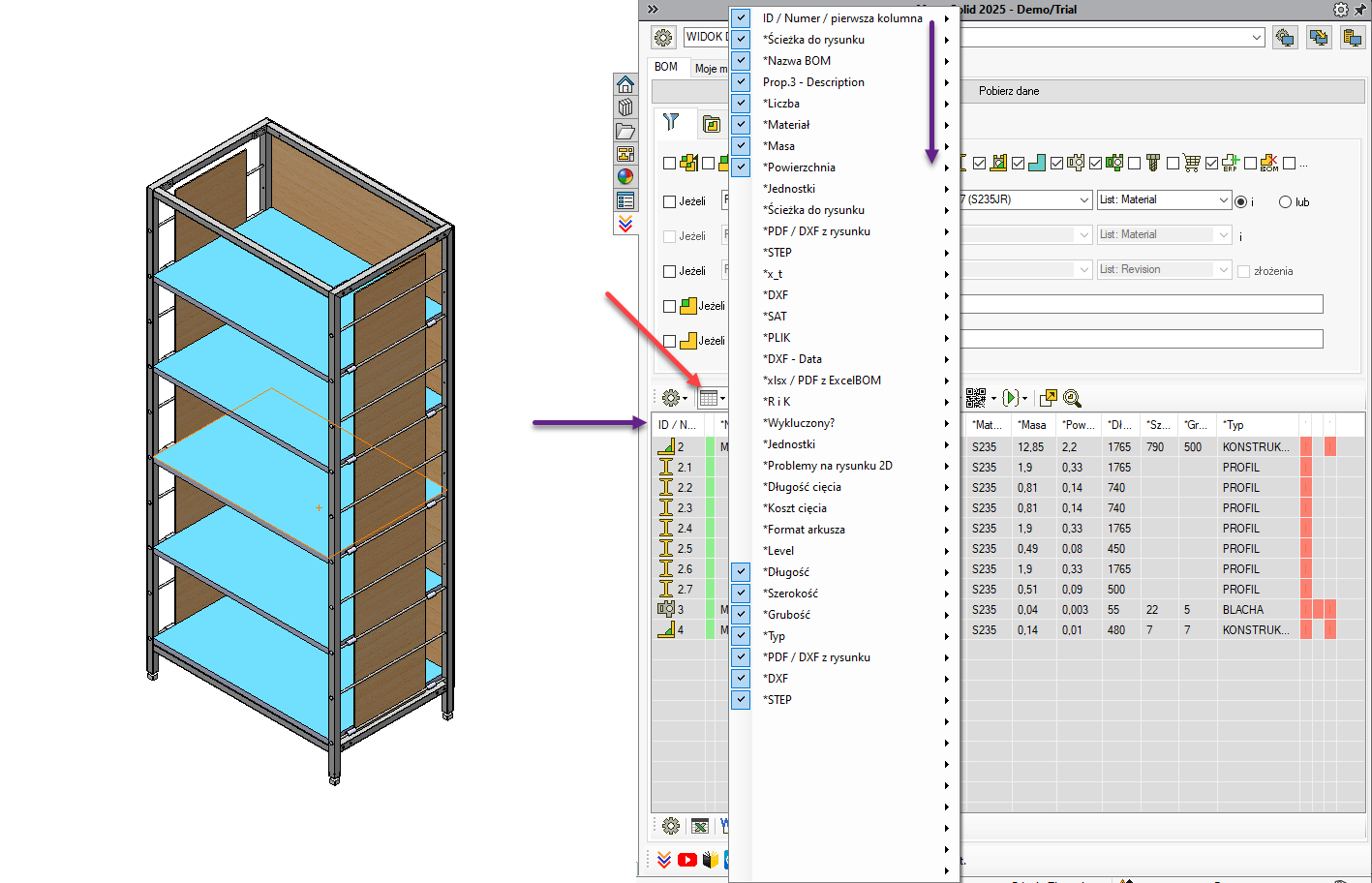

Dostosowanie Tabeli BOM

Na tym etapie nie wprowadzaj żadnych zmian w Tabeli BOM.

Została domyślnie ustawiona tak, abyś od razu miał dostęp do najczęściej używanych funkcji.

MacroSolid szybki start 8

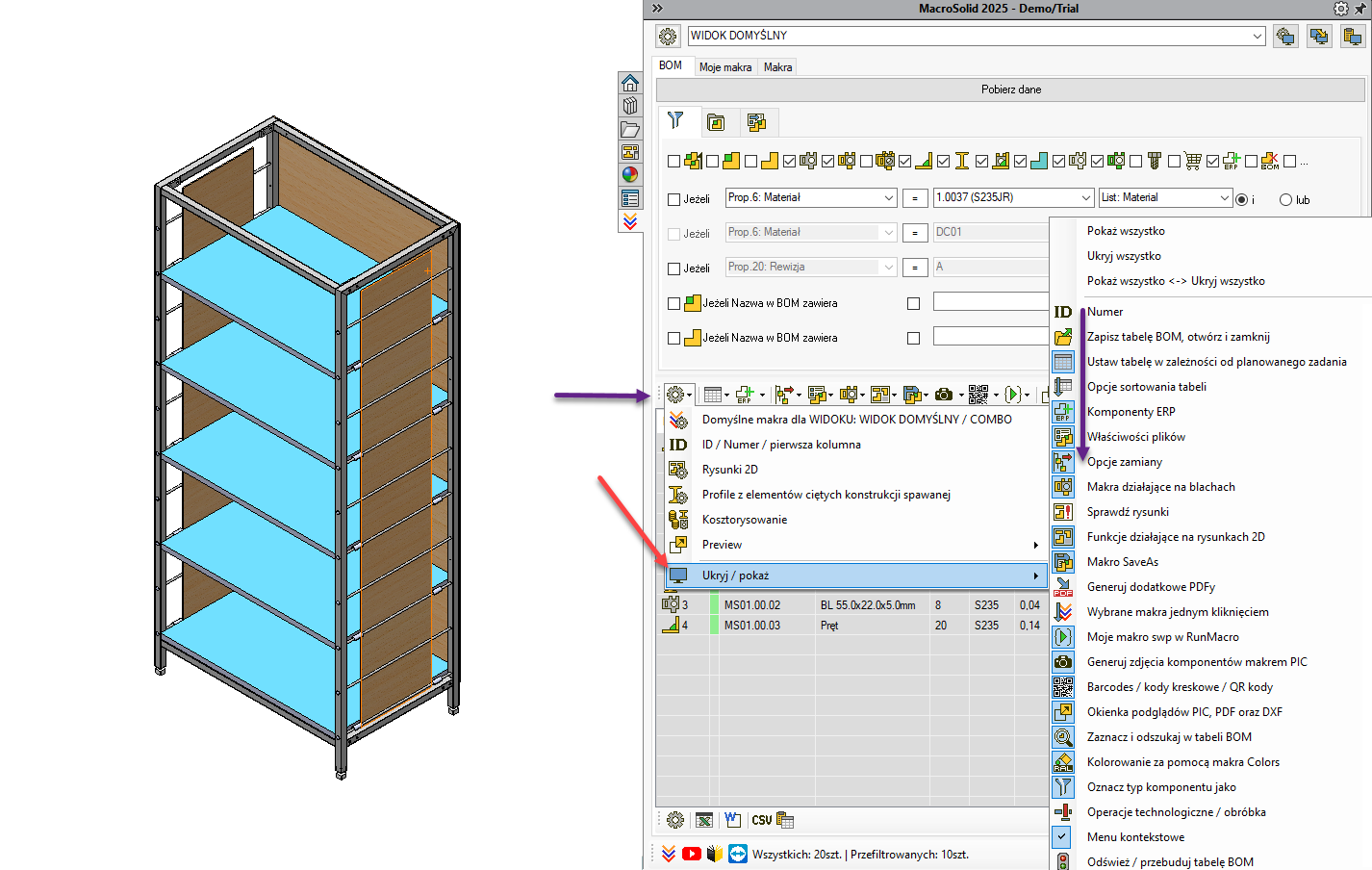

🔧 Narzędzia możesz ukrywać/pokazywać – ale na początek nie zmieniaj konfiguracji 😉

MacroSolid szybki start 9

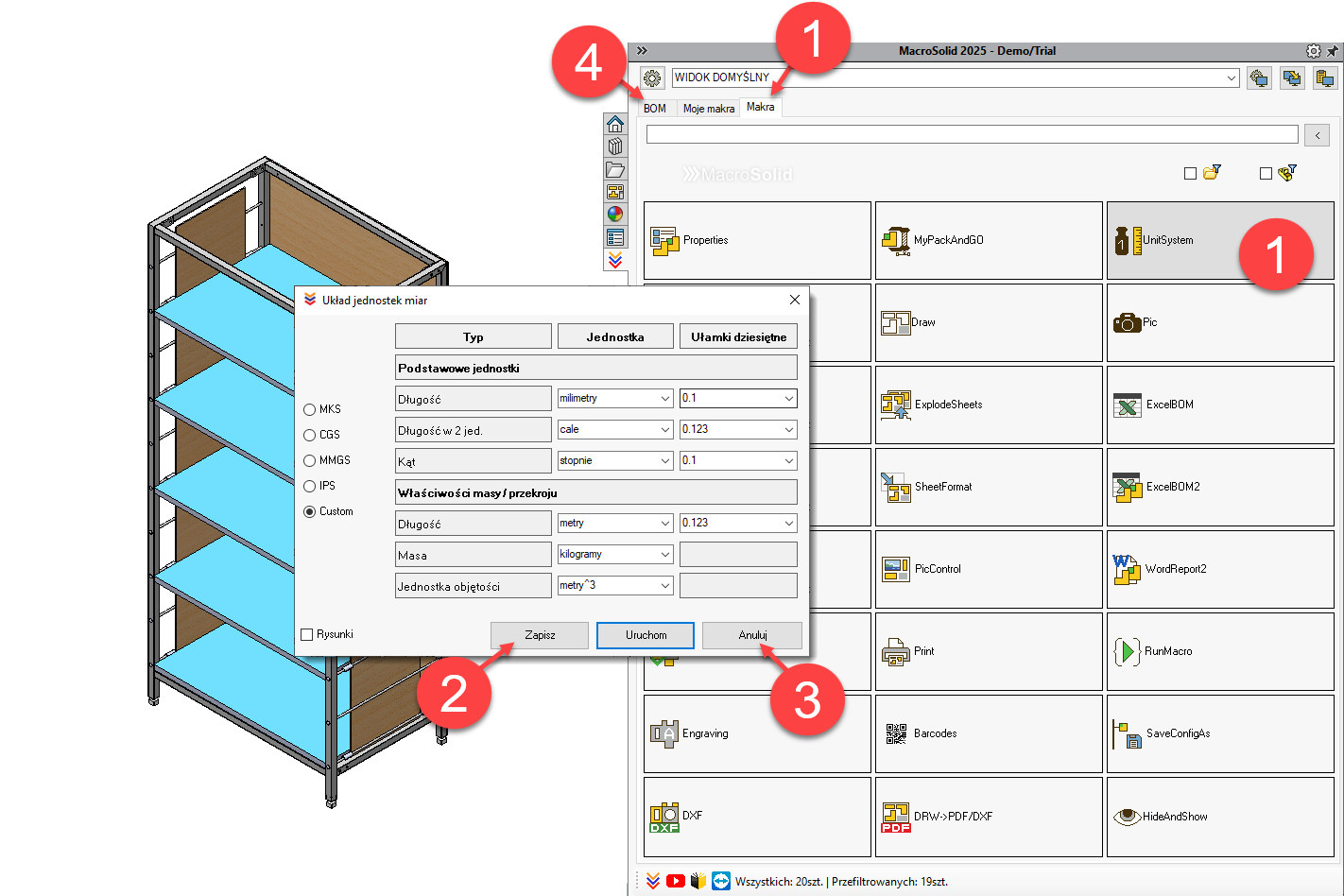

Pierwsze uruchomienie. Makro – UnitsSystem UnitsSystem MacroSolid 40x40

  1. Przejdź do zakładki Makra i kliknij UnitsSystem.
  2. Ustaw jednostki, zapisz i
  3. kliknij Anuluj.
  4. Wróć do zakładki BOM i ponownie pobierz dane.

MacroSolid szybki start 10

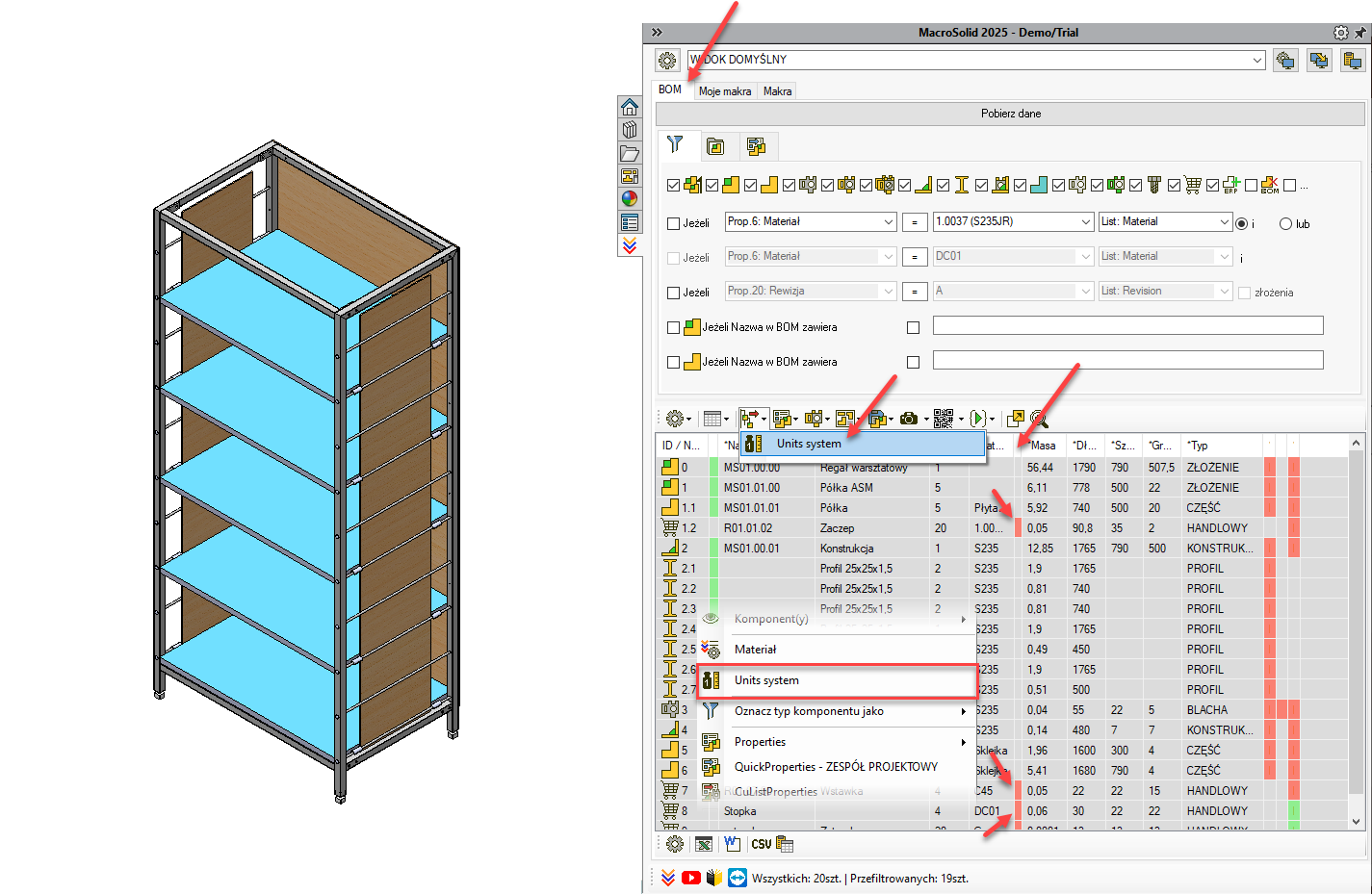

Tabela BOM podświetli komponenty o jednostkach innych niż ustawione.

⚠️ Uruchom makro UnitsSystem z przycisku nad Tabelą BOM, aby ujednolicić jednostki dla wszystkich w tabeli lub zaznacz wiesze i uruchom tylko dla wybranych - prawy przycisk myszy -> menu kontekstowe.

✅ Zaktualizowane zostaną kolumny *Jednostki i *Masa.

MacroSolid szybki start 11

Generowanie plików PDF z rysunków PDF MacroSolid 40x40

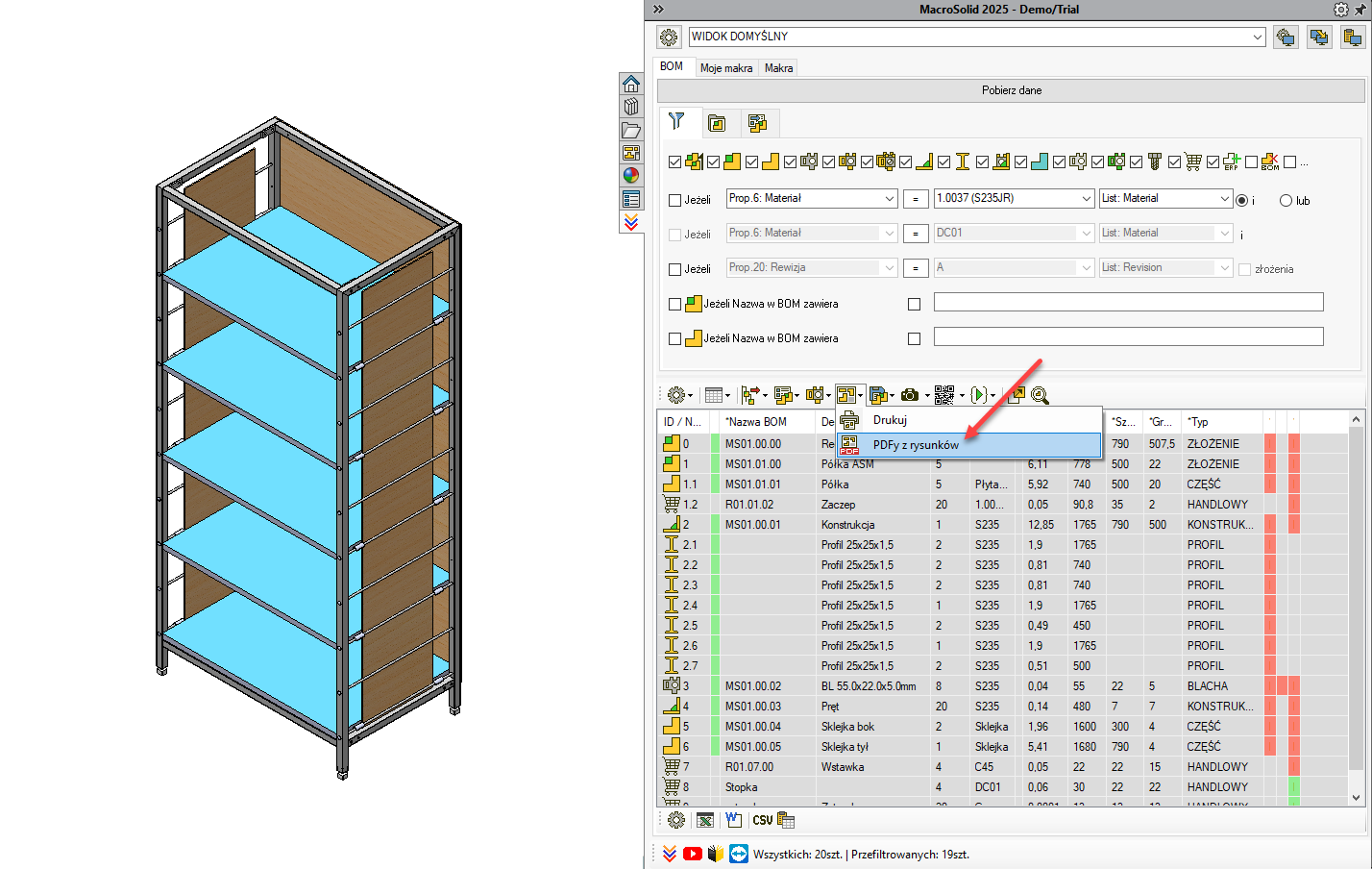

Kliknij przycisk PDF z rysunków.

MacroSolid szybki start 12

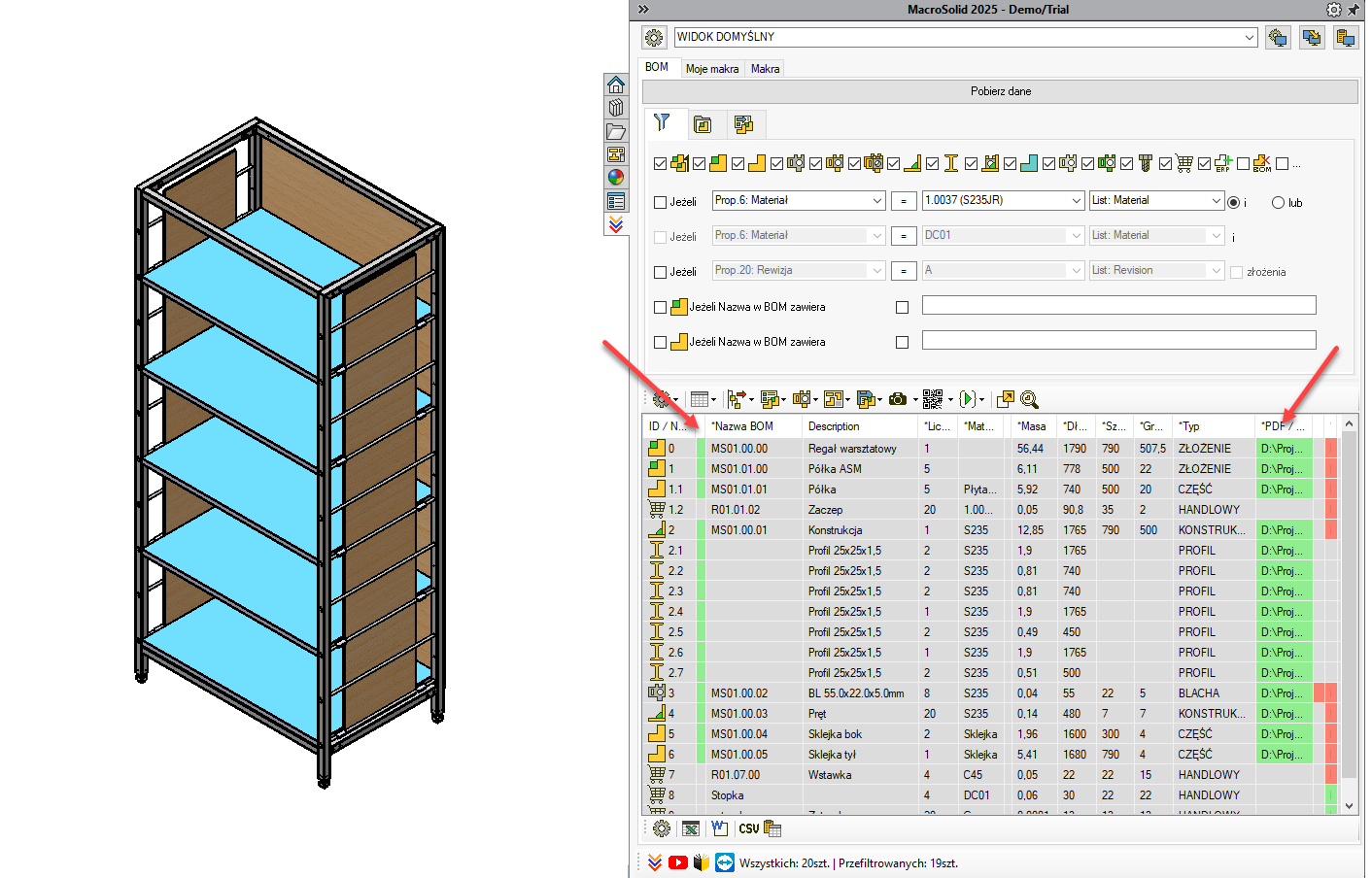

  • Pliki PDF zostaną zapisane w folderze Dokumentacja/PDF na poziomie aktywnego złożenia.
  • W Tabeli BOM zobaczysz ścieżki do rysunków oraz PDF-ów.
  • Zielony kolor = plik istnieje, czerwony = brak pliku.

MacroSolid szybki start 13

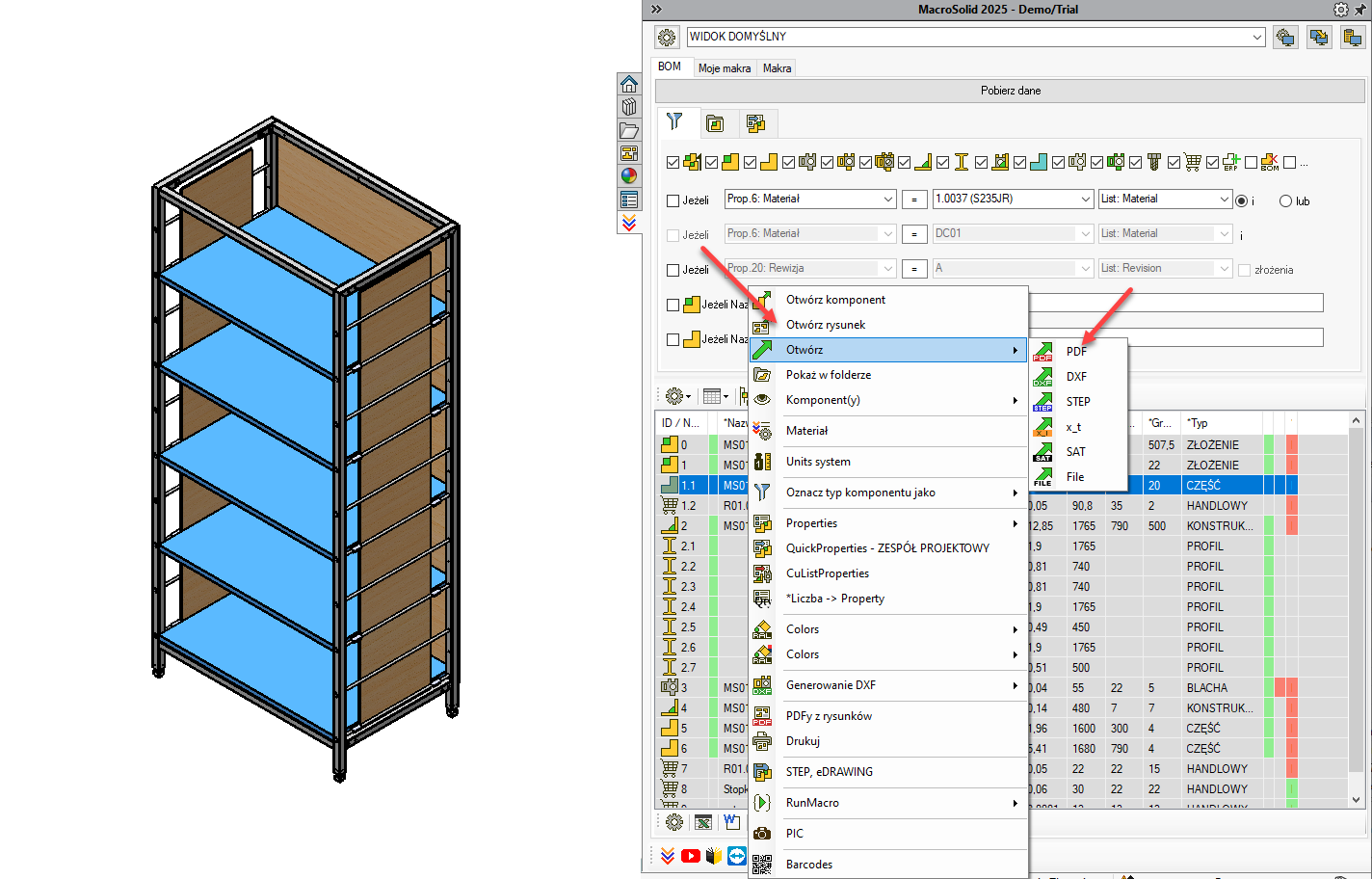

Z poziomu Tabeli BOM możesz otwierać rysunki i PDF-y (menu kontekstowe lub kliknięcie na komórkę kolumny ze ścieżkami).

MacroSolid szybki start 14

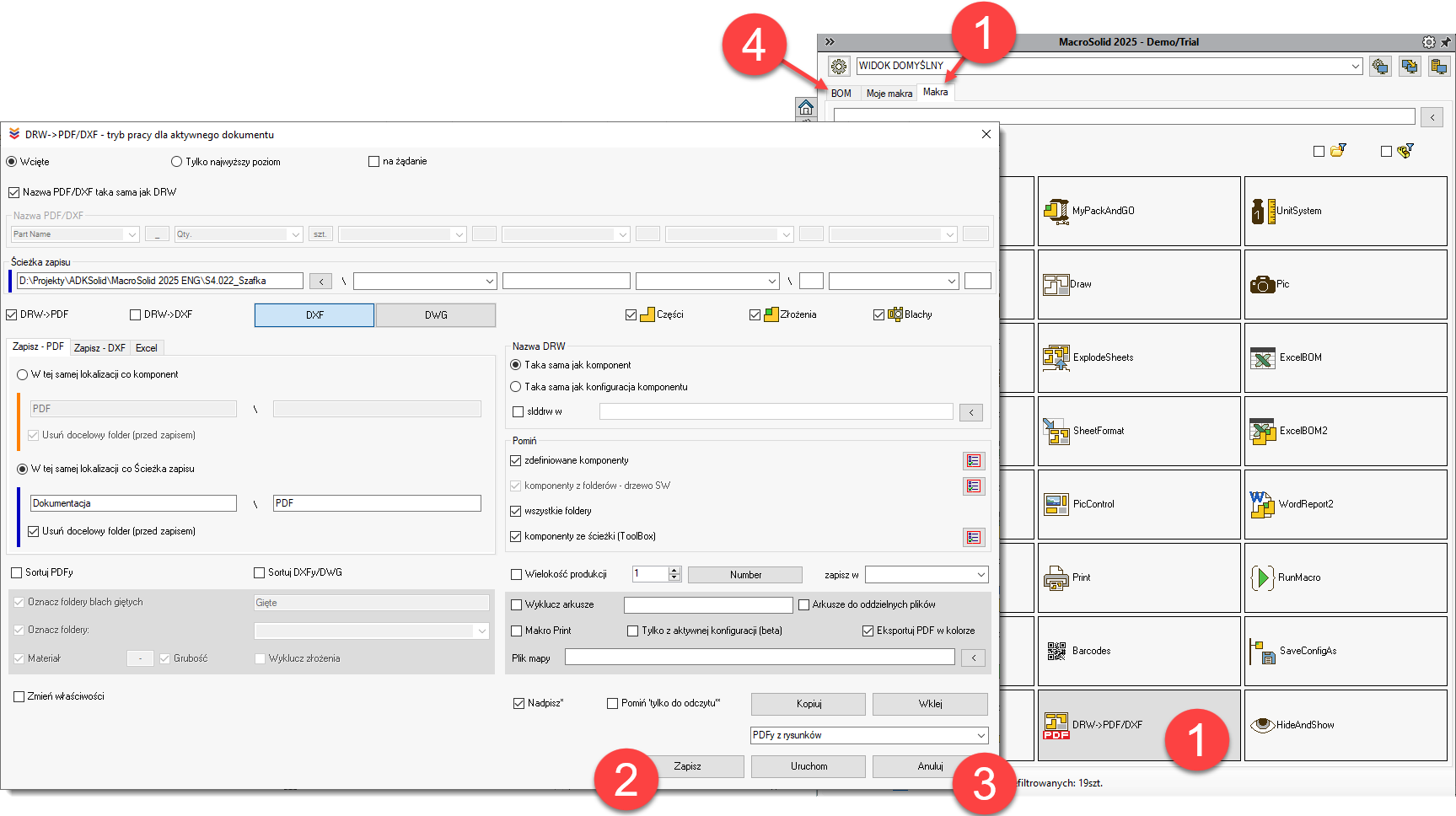

Chcesz zmienić ustawienia konwersji SLDDRW do PDF? A może wraz plikami PDF potrzebujesz DXF lub DWG? Nie ma problemu.

  1. Przejdź do zakładki Makra i kliknij DRW→PDF/DXF.
  2. Dostosuj ustawienia do swoich potrzeb, zapisz i
  3. kliknij Anuluj.
  4. Wróć do zakładki BOM i wygeneruj pliki PDF.

MacroSolid szybki start 15

Schemat postępowania będzie taki sam we wszystkich innych funkcjonalnościach MacroSolid. Dostosuj ustawienia makra, zapisz ustawienia -> korzystaj z niego w zakładce BOM, na Tabeli BOM.

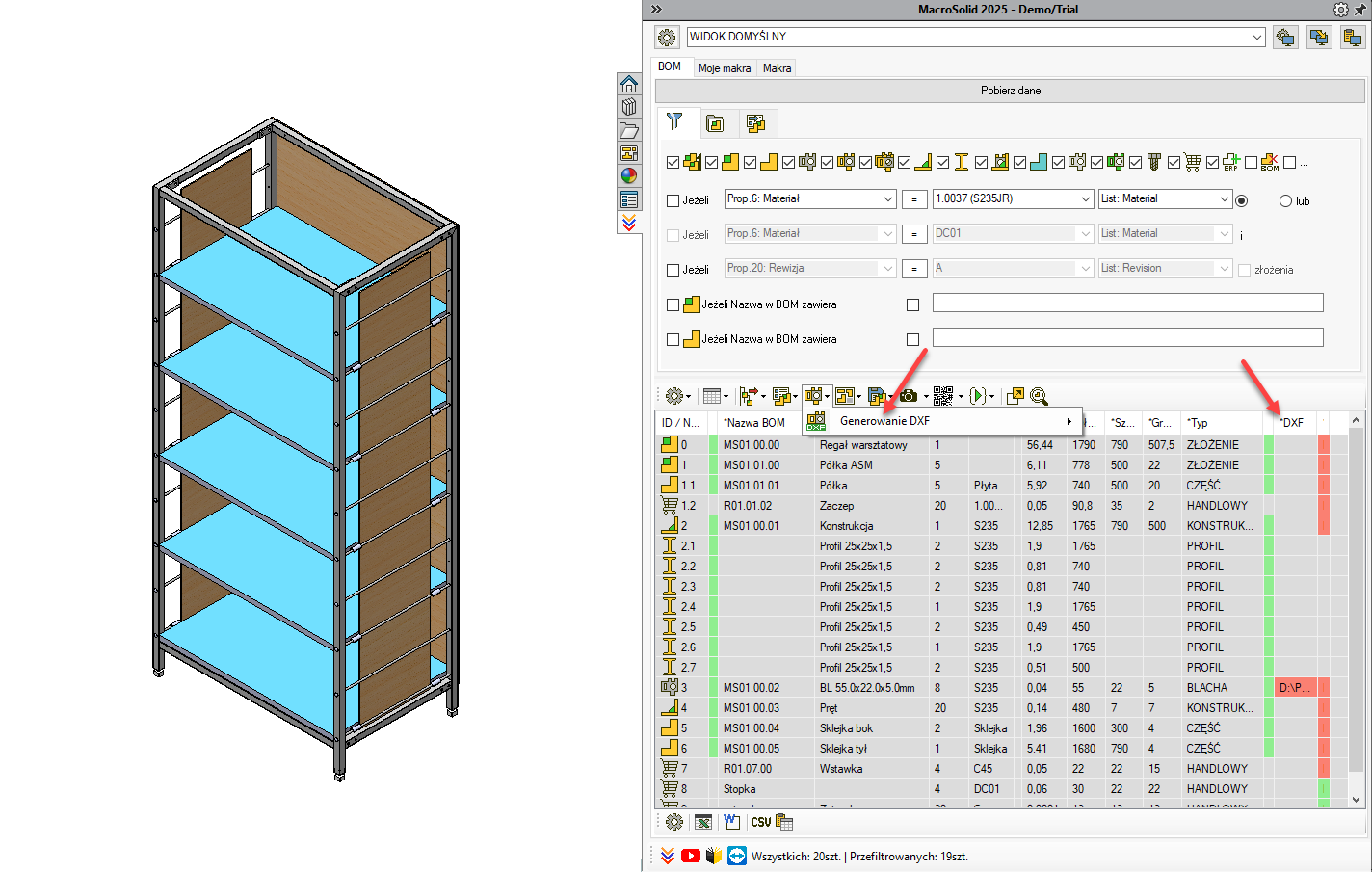

Generowanie plików DXF z blach DXF MacroSOlid 40x40

Procedura jest analogiczna – przejdź do okna makra DXF w zakładce Makra, dostosuj ustawienia, zapisz i korzystaj z poziomu zakładki BOM.

MacroSolid szybki start 16

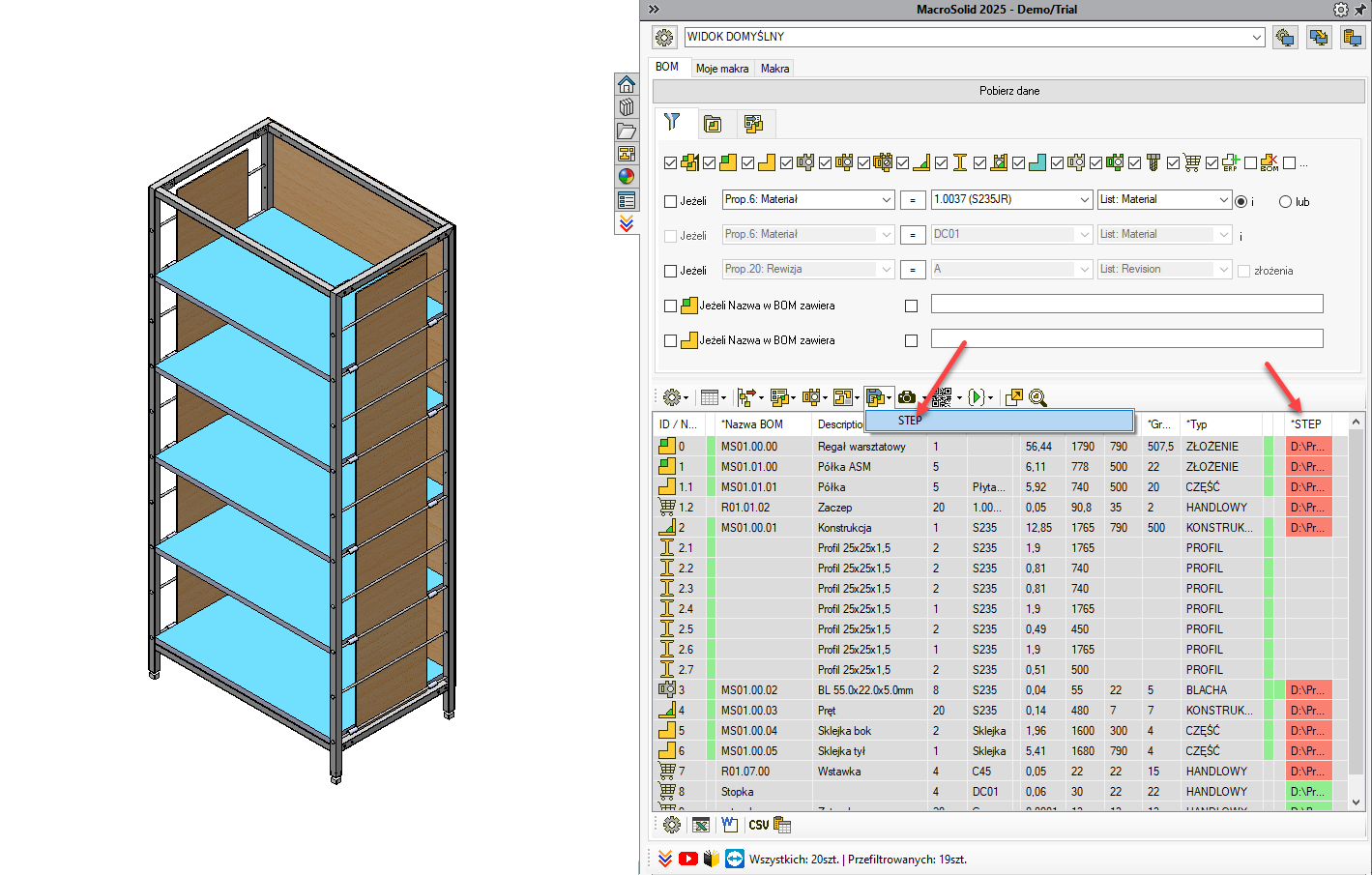

Generowanie plików STEP SaveAs MacroSolid 40x40

Procedura jest analogiczna – przejdź do okna makra SaveAs w zakładce Makra, dostosuj ustawienia, zapisz i korzystaj z poziomu zakładki BOM.

MacroSolid szybki start 17

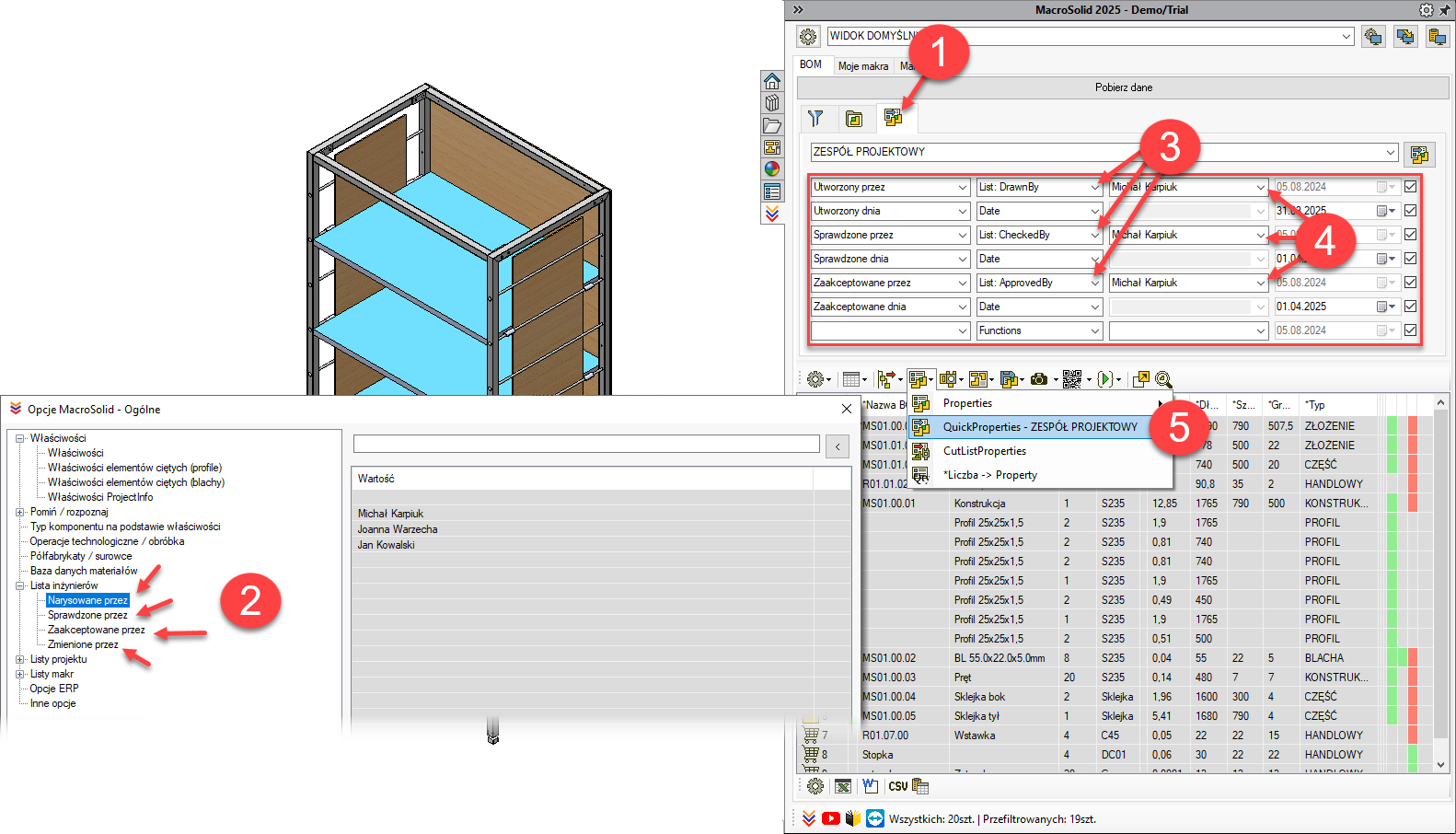

Zmiana właściwości Properties MacroSolid 40x40 -> przykład 1

  1. Przejdź do zakładki QuickProperties.
  2. Uzupełnij listę konstruktorów w opcjach ogólnych MacroSolid.
  3. Wybierz ponownie funkcję przypisywania „z listy” odpowiednio: List: DrawBy, List: CheckedBy, List: ApprovedBy a następnie
  4. przypis konstruktora z listy, którą zdefiniowałeś.
  5. Uruchom QuickProperties – ZESPÓŁ PROJEKTOWY dla wszystkich w tabeli lub zaznacz komponenty z CTRL lub z SHIFT i z menu kontekstowego PPM wybierz QuickProperties – ZESPÓŁ PROJEKTOWY

MacroSolid szybki start 18

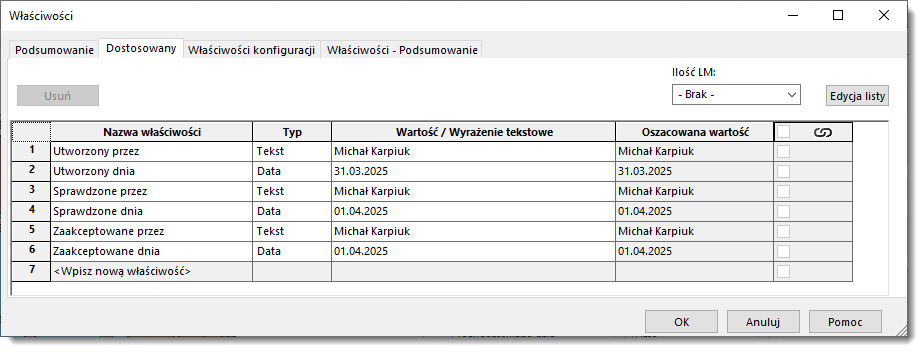

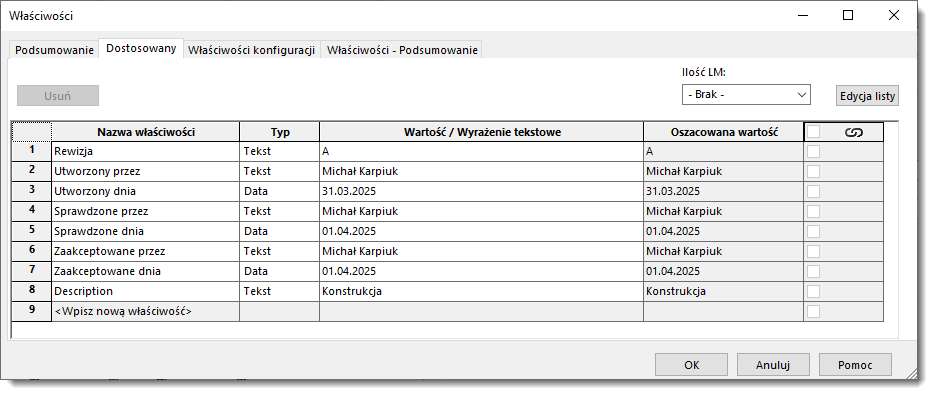

Właśnie uzupełniłeś właściwości dostosowane i specyficzne dla konfiguracji.

MacroSolid szybki start 19

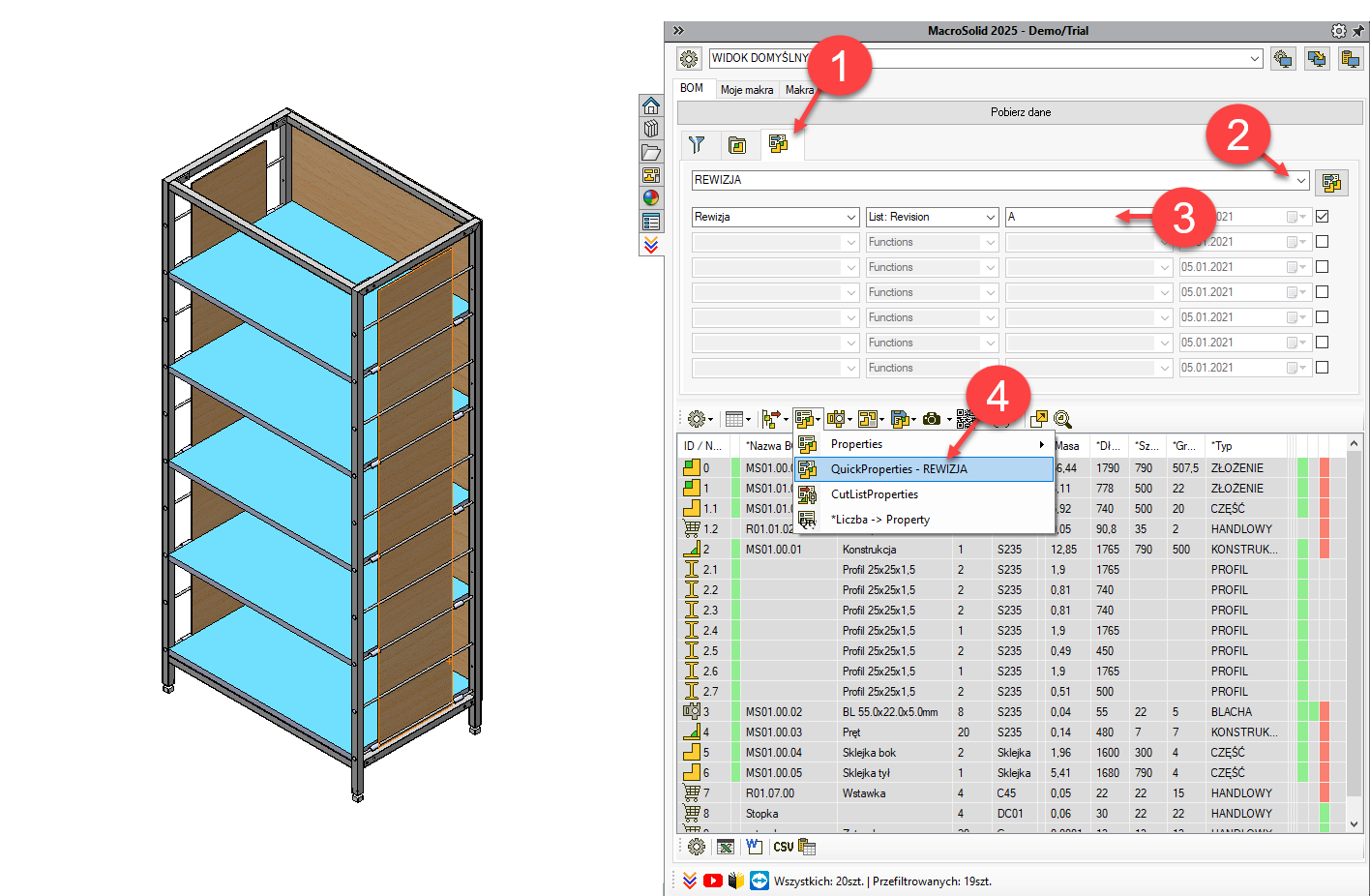

Zmiana właściwości Properties MacroSolid 40x40  -> przykład 2

  1. Przejdź do zakładki QuickProperties.
  2. Wybierz ustawienie REWIZJA
  3. Wybierz z list wartość A.
  4. Uruchom QuickProperties – REWIZJA dla wszystkich w tabeli.

MacroSolid szybki start 20

Właśnie zdefiniowałeś właściwość Rewizja = A dla wszystkich widocznych dla Tabeli BOM.

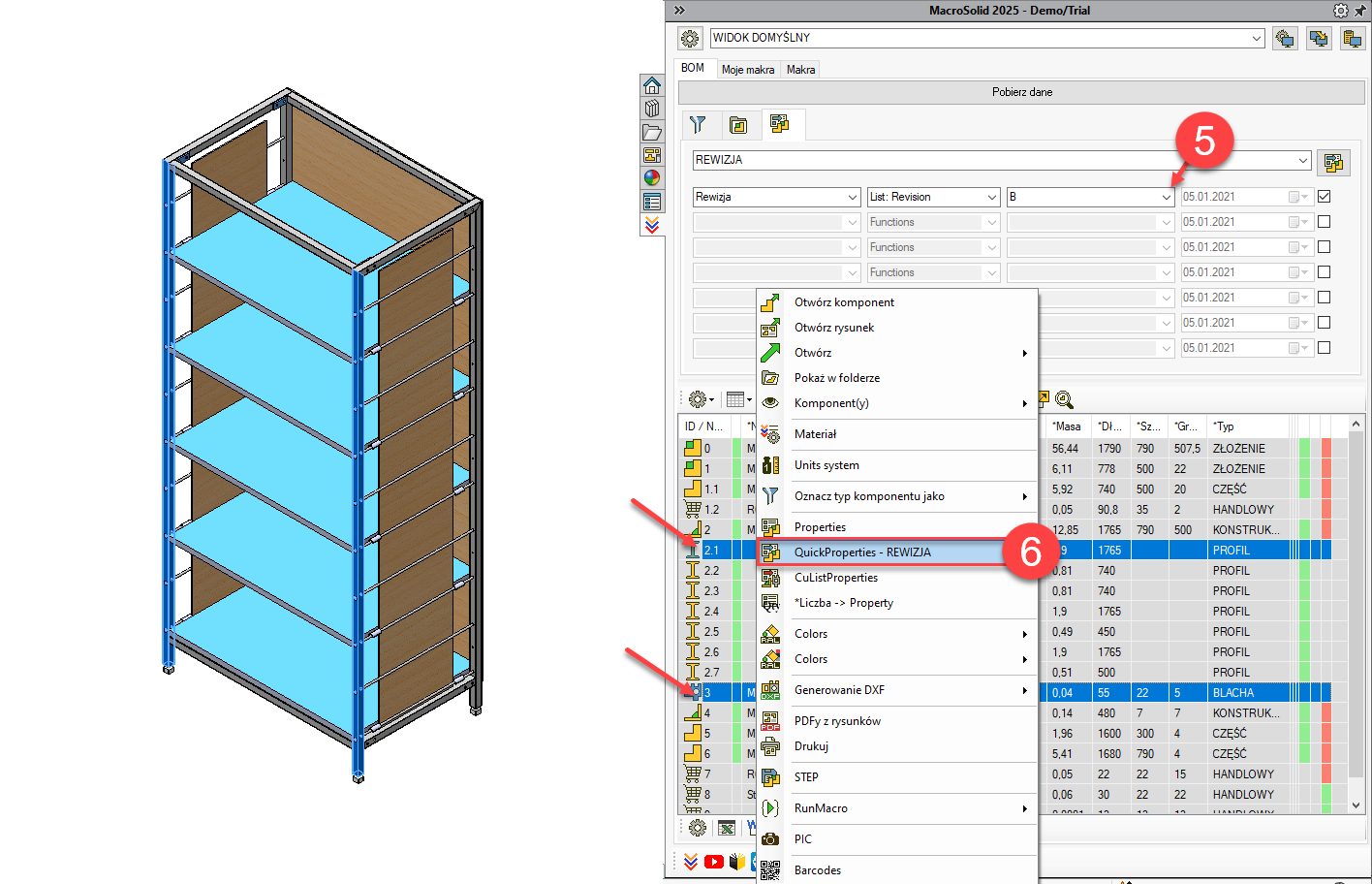

  1. Wybierz z listy wartość B.
  2. Zaznacz dwa, trzy wiersze z CTRL i kliknij prawym przyciskiem myszy. Uruchom QuickProperties – REWIZJA z menu kontekstowego.

MacroSolid szybki start 21

Właśnie zdefiniowałeś właściwość Rewizja = B dla tych zaznaczonych.

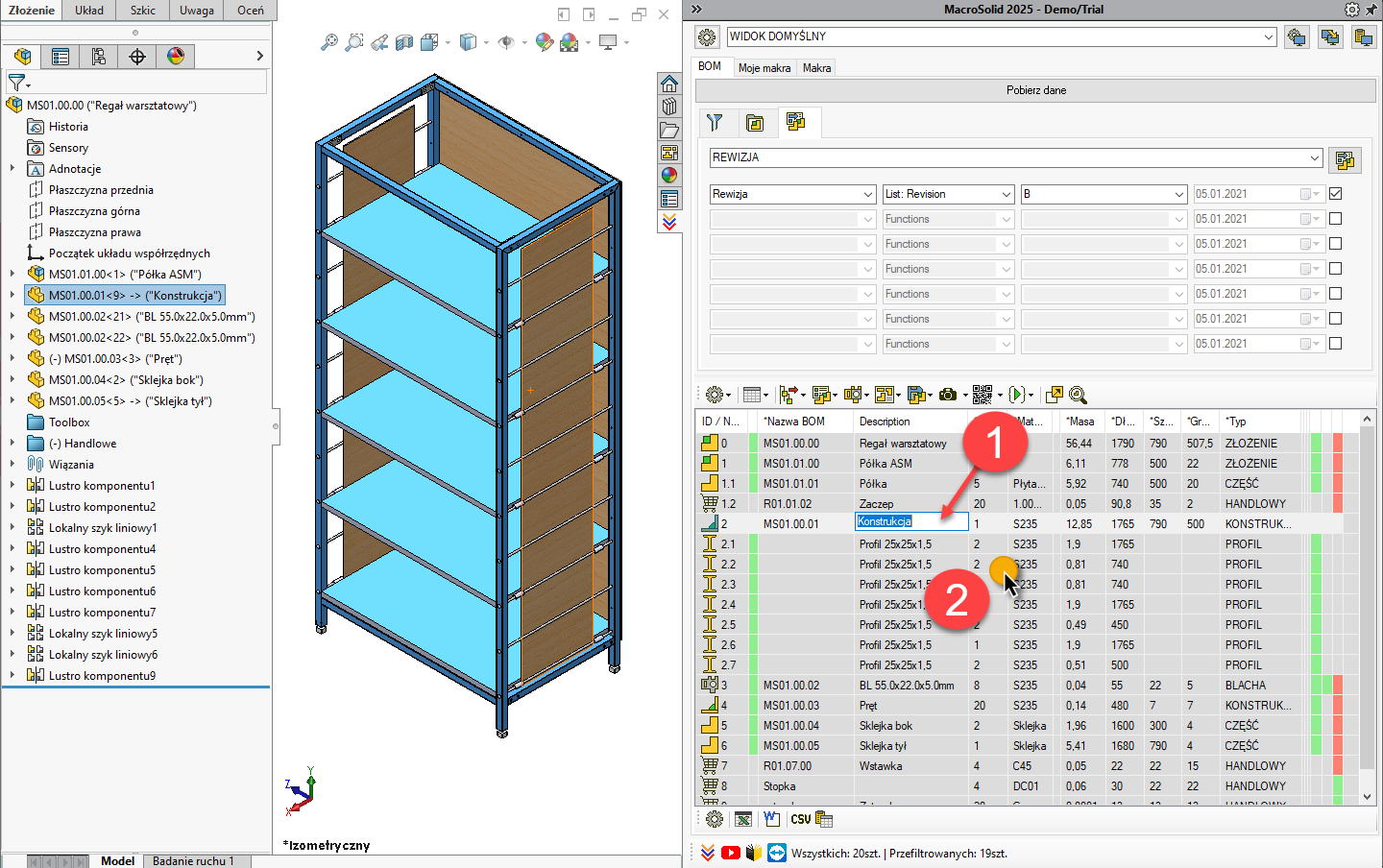

Zmiana właściwości Properties MacroSolid 40x40 -> przykład 3

  1. Kliknij lewym przyciskiem myszy w komórkę kolumny Description.
  2. Wprowadź opis dla komponentu i kliknij w dowolne miejsce tabeli. Enter nie działa ☹

MacroSolid szybki start 22

Właśnie zdefiniowałeś właściwość Description.

MacroSolid szybki start 23

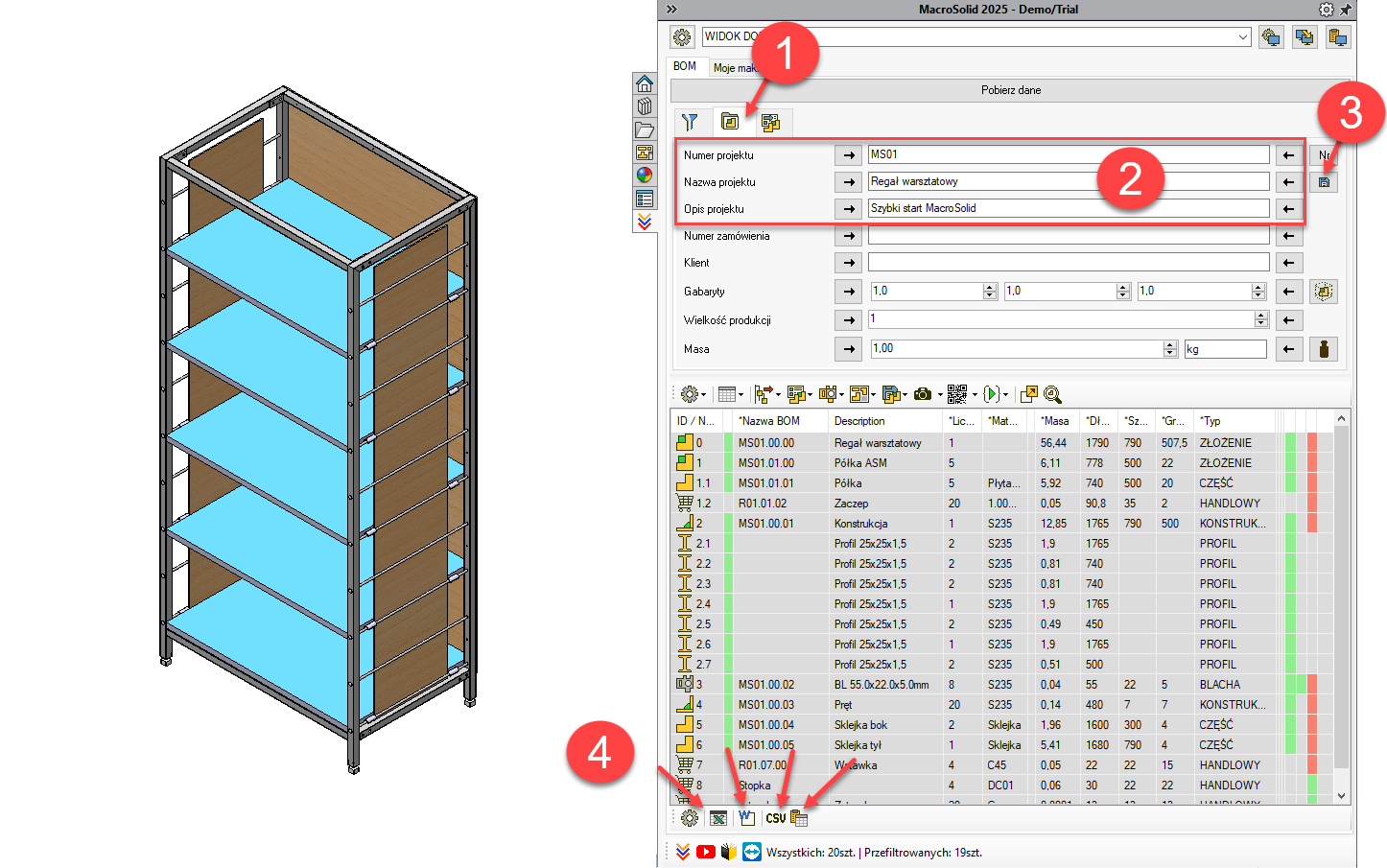

Lista materiałów, raport, zestawienie

Na koniec tego pierwszego etapu rozpoznania MacroSolid wygeneruj swoją pierwszą listę materiałów do xlsx, raport do docx.

  1. Przejdź do zakładki ProjectInfo.
  2. Uzupełnij: Numer projektu, Nazwa projektu, Opis projektu.
  3. Zapisz dane -> właśnie przypisałeś te dane do właściwości aktywnego dokumentu.
  4. Wyeksportuj do: MS Excel (.xlsx), MS Word (.docx), CSV lub skopiuj Tabelę BOM do schowka.

MacroSolid szybki start 24

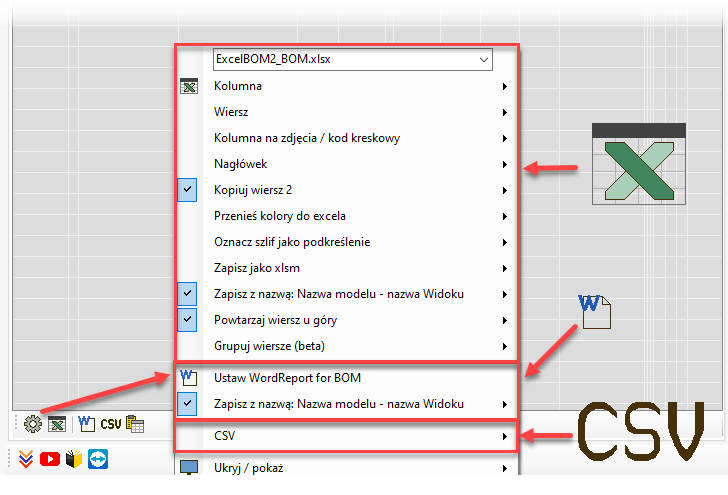

Do menu z opcjami konfiguracji generowania list materiałów xlsx, docx, csv dotrzesz klikając na ikonę koła zębatego.

MacroSolid szybki start 25

Co dalej?

To dopiero początek!

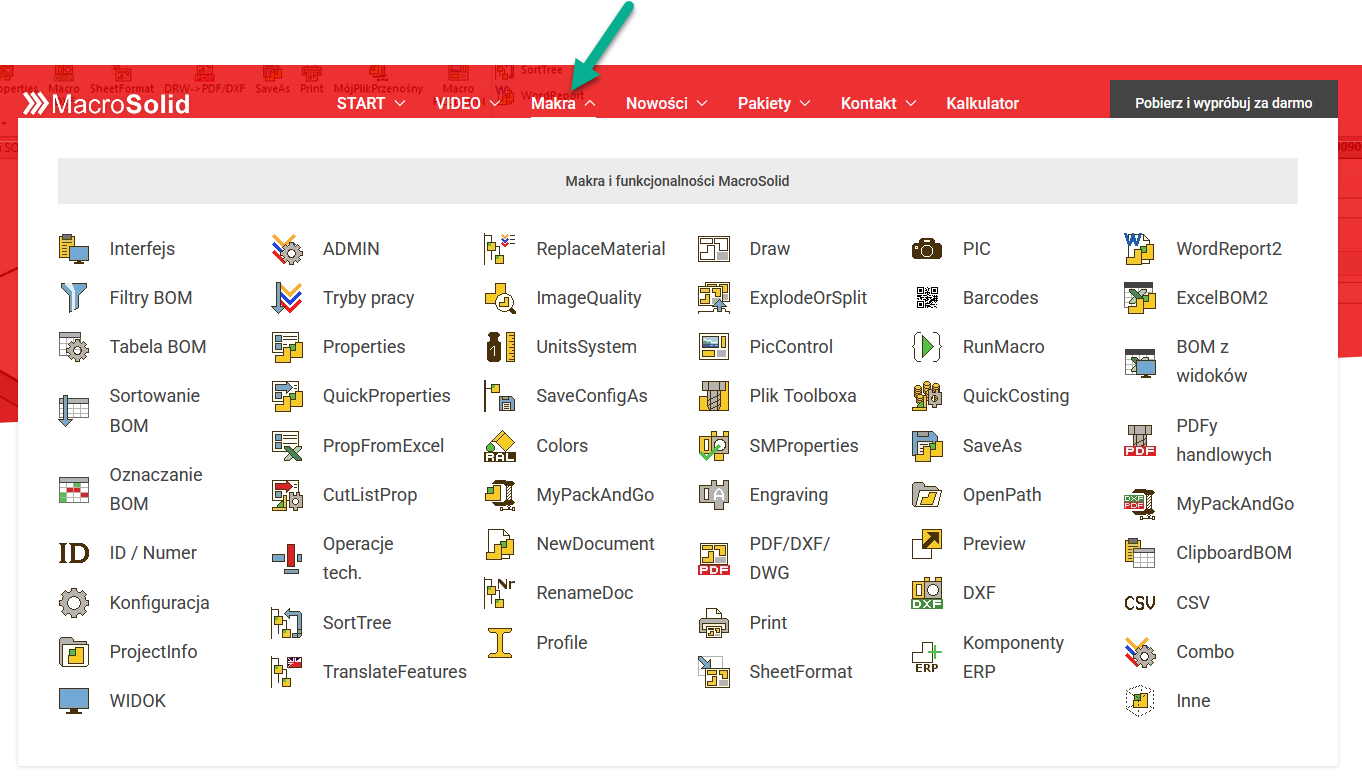

 MacroSolid szybki start 26
